Instalační relé, Z-TN24/4S 267978

Name: Instalační relé, Z-TN24/4S
Brand: EATON
SKU: APN059MOEL
Price: 322.48 PLN

Indice locale:

APN059MOEL

Numero di catalogo:

267978

Codice EAN:

4015082679781

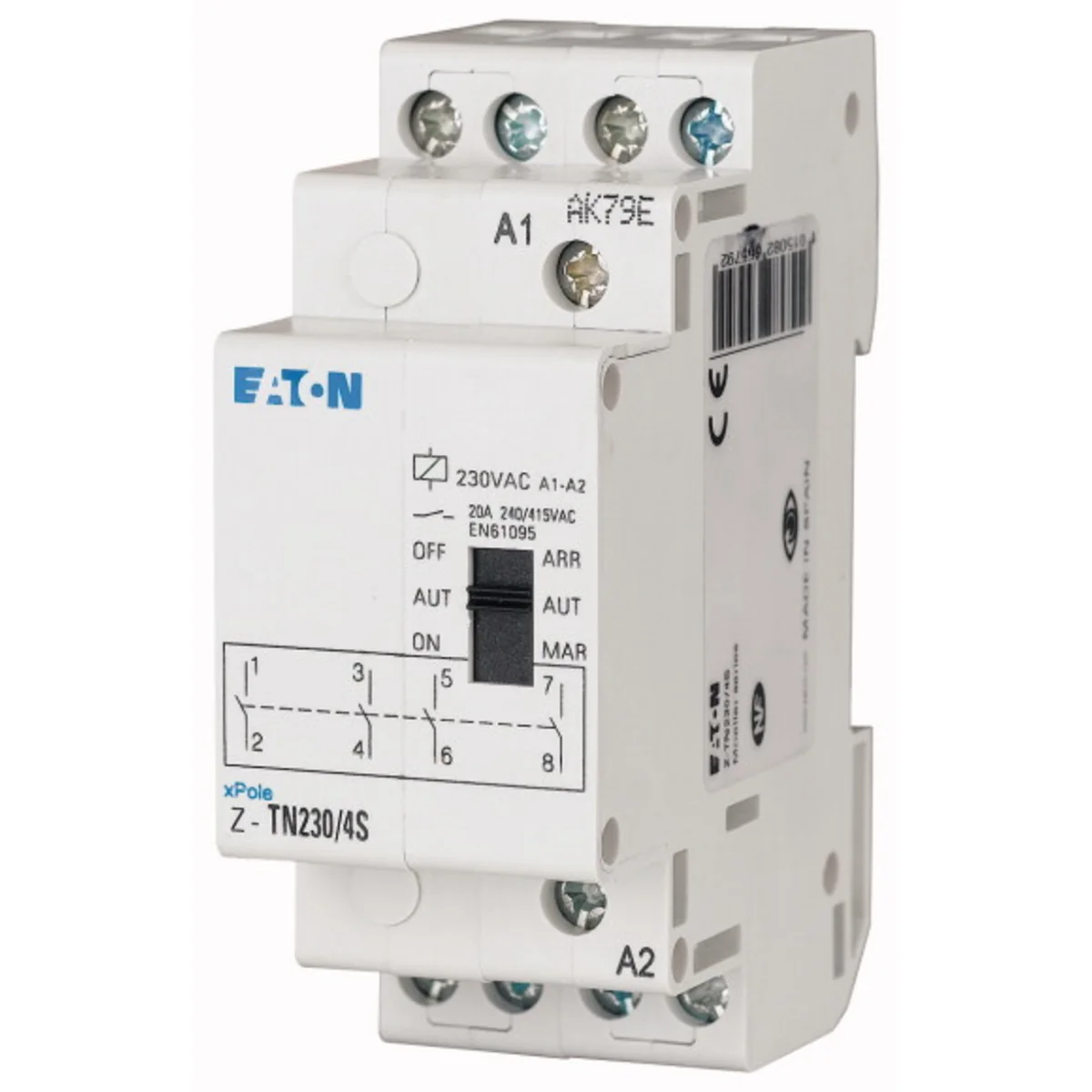

Clicca sulla foto per ingrandire

Produttore: EATON

Jmenovitá frekvence [Hz]: 50

Hloubka [mm]: 60

Počet kontaktů: 4NO

Vedi la descrizione completa

Prezzo:

322,48 zł

hrubý / pezzi

(inclusa IVA 23%)

Consegna in 3 ore

fino a 2 settimane (giorni lavorativi)

Raccolta in 1h

Quantità pezzi

(multiplo:

)

Aggiungi alla richiesta di preventivo

Aggiungi agli appunti

Stampa

Chiedi informazioni sul prodotto

Descrizione del prodotto Dati tecnici Dettagli del produttore Imballaggio sfuso

Descrizione del prodotto

Instalační relé Z-TN24/4S je určeno k ovládání hlavních a pomocných obvodů. Díky svému univerzálnímu určení najde uplatnění v bytové i průmyslové výstavbě.

Zařízení umožňuje ručně nastavit provozní režim pomocí speciálního přepínače umístěného na předním krytu produktu.

Relé Z-TN24/4S je monostabilní model. Obsahuje čtyři normálně otevřené (NO) kontakty. Malý vypínač instalovaný na přední straně zařízení lze nastavit do jednoho ze tří dostupných režimů: ON (zapnuto, stálé zapínání), OFF (vypnutí) a AUTOM (automatický provoz). Dle parametrů udávaných výrobcem je jmenovité napětí cívky 24V DC. Kontakty uspořádány podle konfigurace 4PST-NO. Maximální spínané napětí je 250V AC. Výrobek může pracovat při teplotách od -20 do +45 stupňů Celsia. Maximální provozní proud je 20A. Jmenovitá frekvence produktu je 50Hz. Stupeň krytí je IP20.

Instalační relé Z-TN24/4S je vhodné pro snadnou montáž na lištu (typ TH-35, DIN lišta). Zařízení se montuje pomocí tradičních upínacích šroubů. Výrobek je 9 centimetrů vysoký, 3,5 centimetru široký a 6 centimetrů hluboký. Celý je vyroben z vysoce kvalitního bílého plastu.

Dati tecnici

Jmenovitá frekvence [Hz]

50
Počet kontaktů

4NO
Instalace

Na kolejnici TH-35
Stupeň ochrany

IP20
Šířka v modulech

2
Typ

Z-TN
Verze

Monostabilní
Výška [mm]

90

Hloubka [mm]

60
Oprava

Šroubové svorky
Jmenovité napětí [V]

230
Šířka [mm]

35
Provozní teplota [°C]

od -20 do 45
Typ relé

Instalace
Vlastnosti

ON/AUTO/OFF
Jmenovité řídicí napětí [V]

24

Altri dati tecnici

Funkcja

Mechaniczny
Szerokość wyrażona liczbą modułów

2
Liczba styków zwiernych

4
Liczba styków przełącznych

0
Rodzaj napięcia sterowania 1

AC
Napięcie sterowania 2

0 ... 0 V
Częstotliwość napięcia sterowania 2

0 ... 0 Hz
Zakres napięcia zasilającego

250 ... 250 V
Maksymalna zdolność łączeniowa dla żarówek

0 W
Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO)

0 VA
Maksymalny prąd załączania (cos φ = 0,6)

0 A

Sposób montażu

Szyna DIN
Głębokość wbudowania

60 mm
Liczba styków rozwiernych

0
Napięcie sterowania 1

24 ... 24 V
Częstotliwość napięcia sterowania 1

50 ... 50 Hz
Rodzaj napięcia sterowania 2

AC/DC
Prąd znamionowy

20 A
Rodzaj napięcia zasilającego

AC
Maksymalna zdolność łączeniowa dla świetlówek

0 VA
Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą)

0 VA

Dettagli del produttore

Produttore

Eaton Electric Sp. z o.o.
Indirizzo

80-299 Gdańsk Galaktyczna 30 Polska
Email

wsparcietech@eaton.com

Imballaggio sfuso

Una specie di pacchetto	Skrzynia	Karton	Skrzynia	Karton
Quantità	1 pezzi	60 pezzi	1 pezzi	60 pezzi
Peso (kg)	0,277	16,819	0,277	16,819
Volume (m3)	0,000	0,017	0,000	0,017
Larghezza (m)	0,037	0,190	0,037	0,190
Lunghezza (m)	0,092	0,385	0,092	0,385
Profondità (m)	0,075	0,235	0,075	0,235
