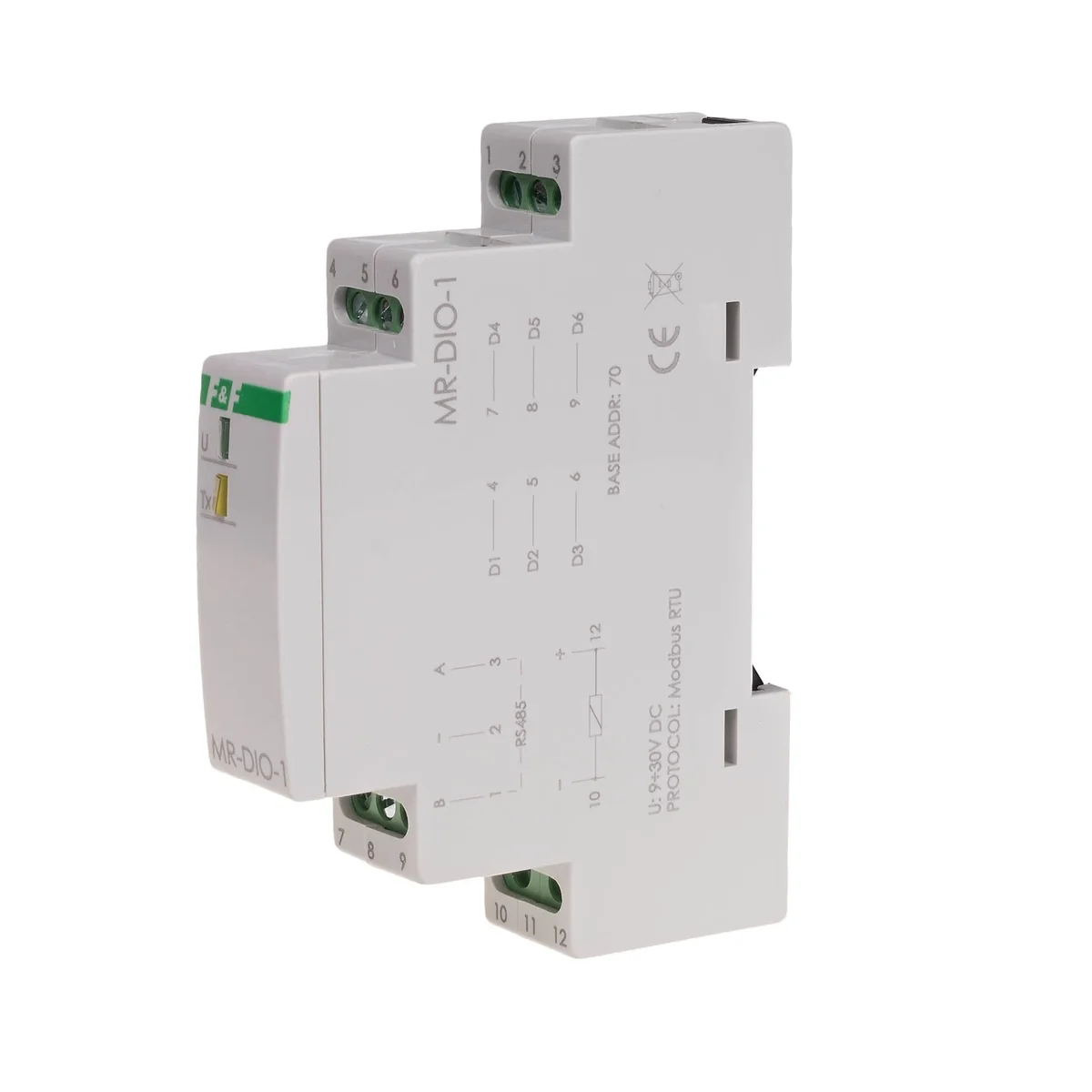

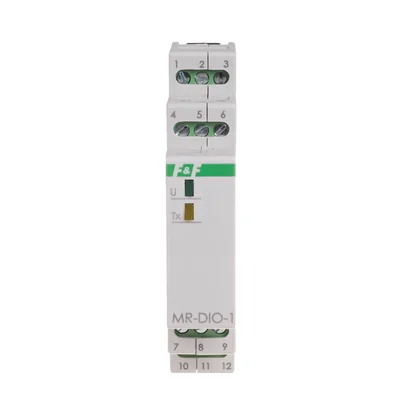

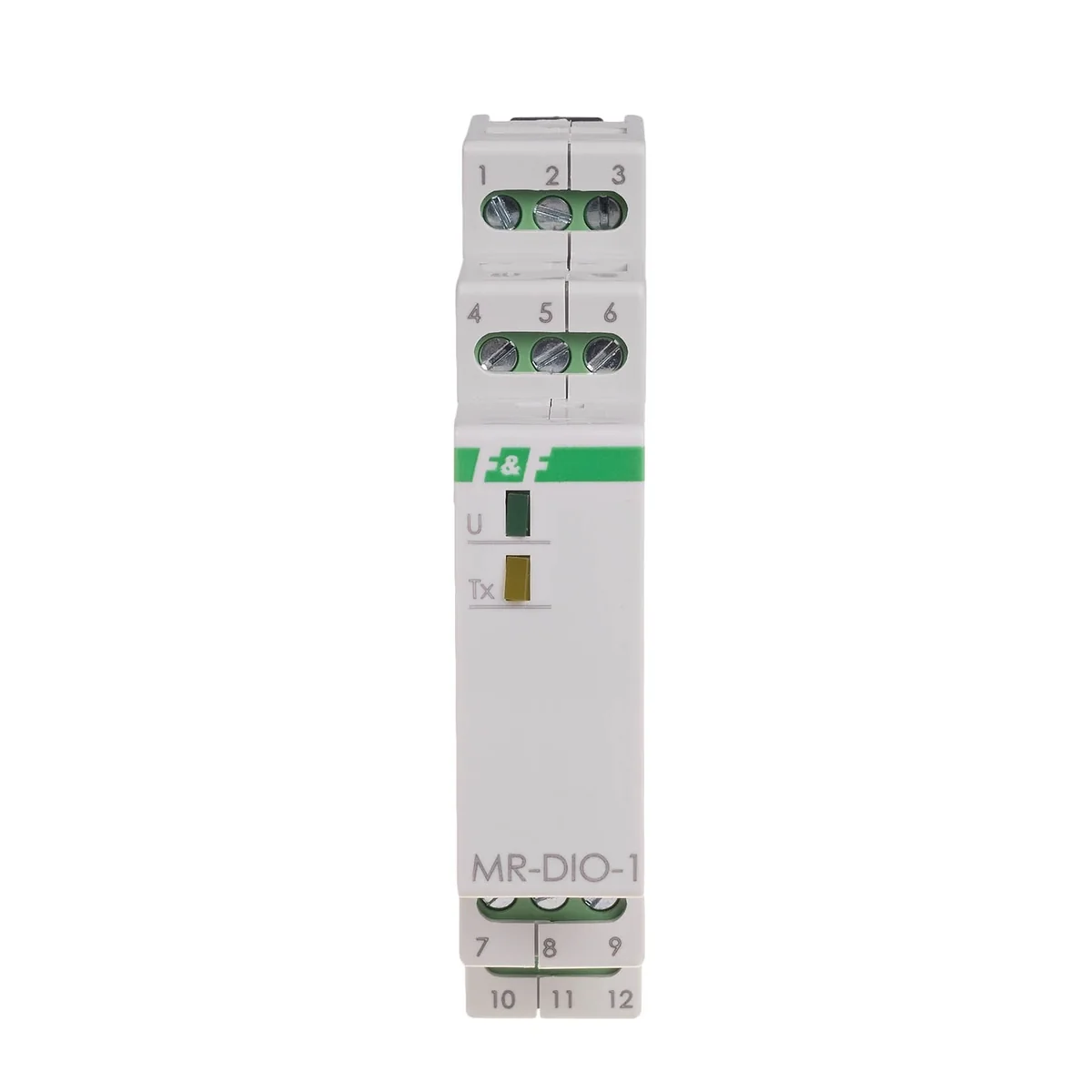

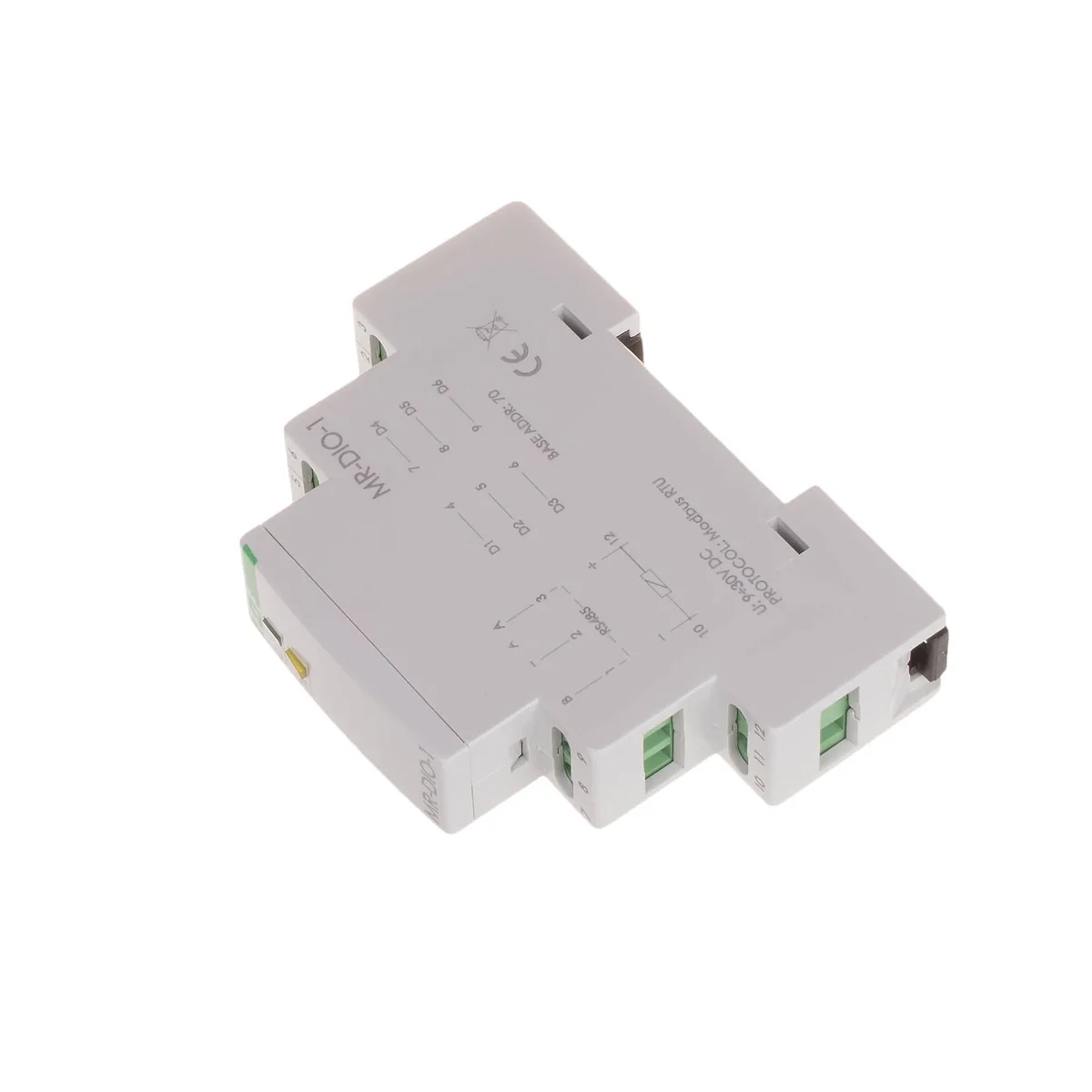

Digitální vstupně/výstupní rozšiřující modul MAX-MR-DIO-1

Modul MR-DIO-1 má 6 univerzálních kontaktů. Každý kontakt, v závislosti na způsobu připojení, může být digitálním vstupem nebo výstupem. Digitální vstup, považovaný za "bezpotenciálový kontakt", je realizován sepnutím obvodu tohoto vstupu na "mínus" napájecího napětí modulu. Digitální výstup, považovaný za "otevřený kolektor", je realizován uzavřením výstupního obvodu na "plus" napájecího napětí modulu. Modul má funkci ukládání stavu výstupu do energeticky nezávislé lokální paměti. Při každém zapnutí modulu se výstupy vrátí do uloženého stavu. Čteme stav kontaktů nebo nastavujeme jejich stav přes port RS485 pomocí komunikačního protokolu MODBUS RTU. Všechny parametry komunikace a výměny dat jsou nastaveny z výroby. Výjimkou je síťová adresa modulu, která se nastavuje pomocí vícepolohového přepínače umístěného pod přední fasádou modulu. Zapnutí napájecího napětí je signalizováno zelenou LED U. Správná výměna dat mezi modulem a druhým zařízením je signalizována žlutou LED Tx.
