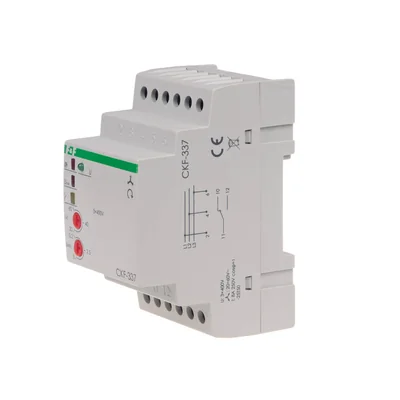

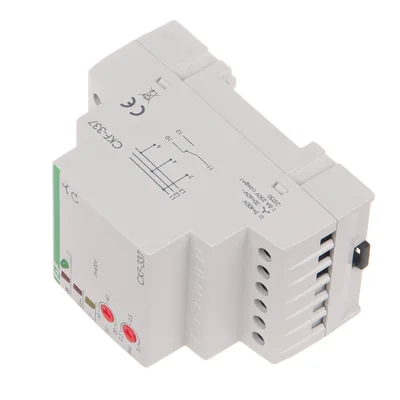

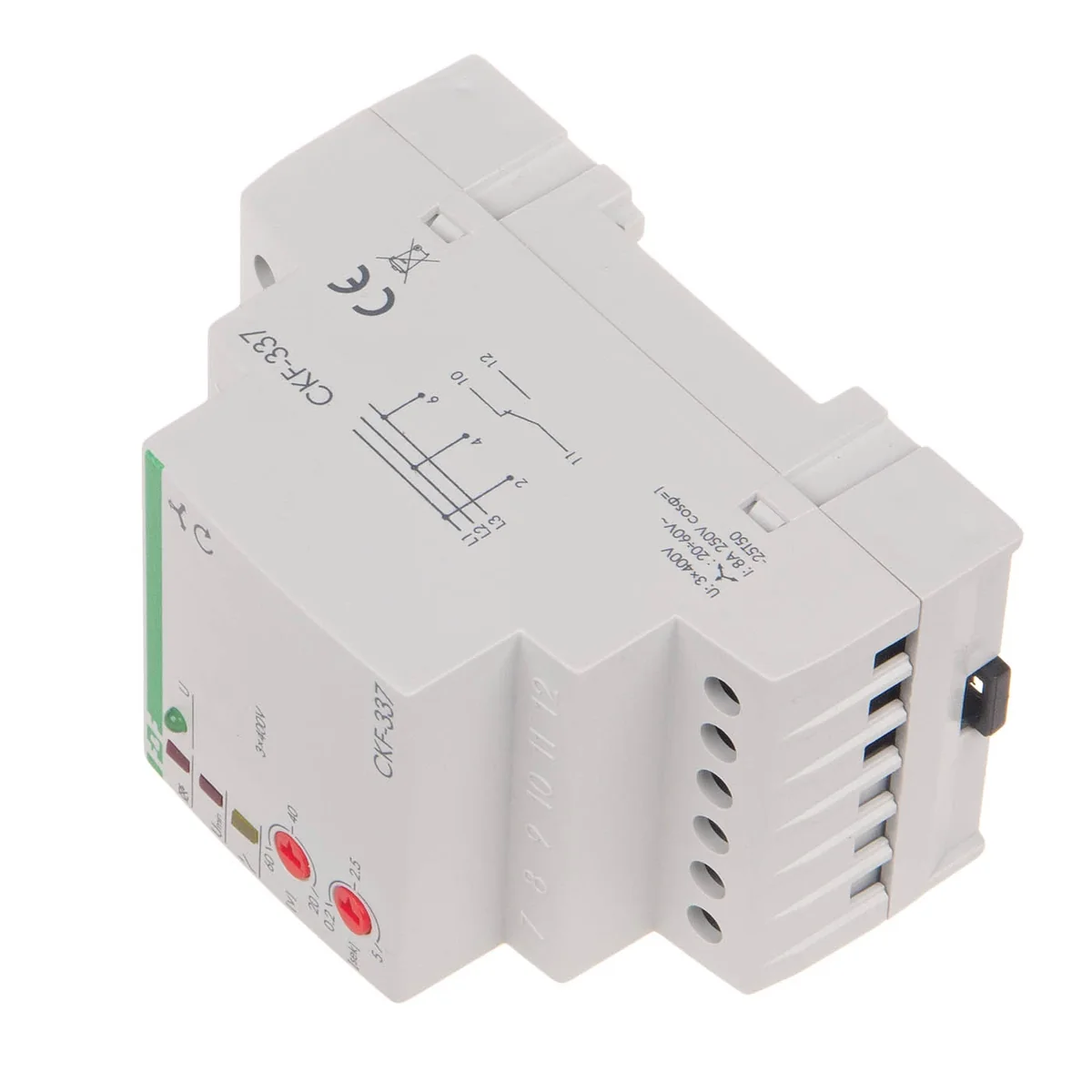

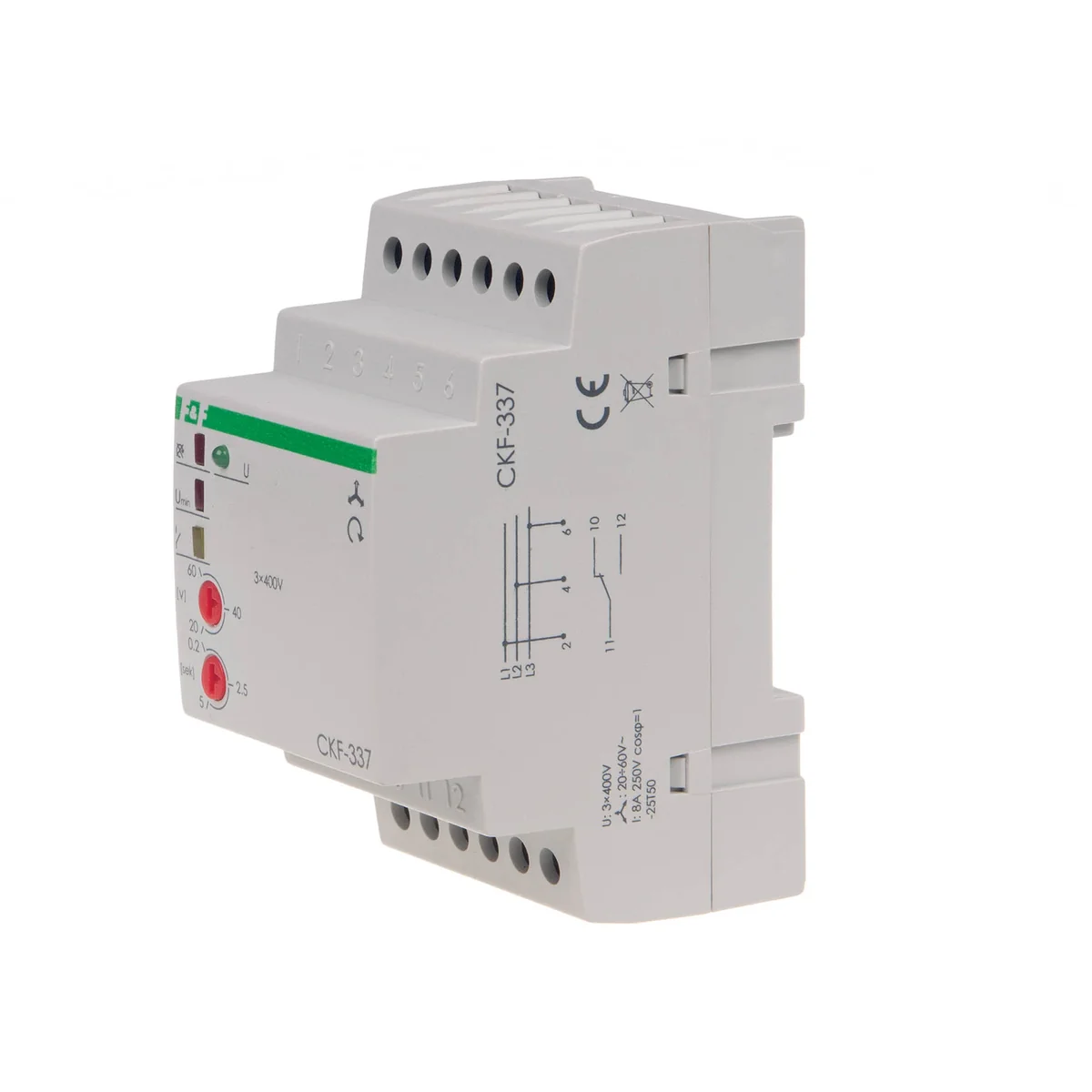

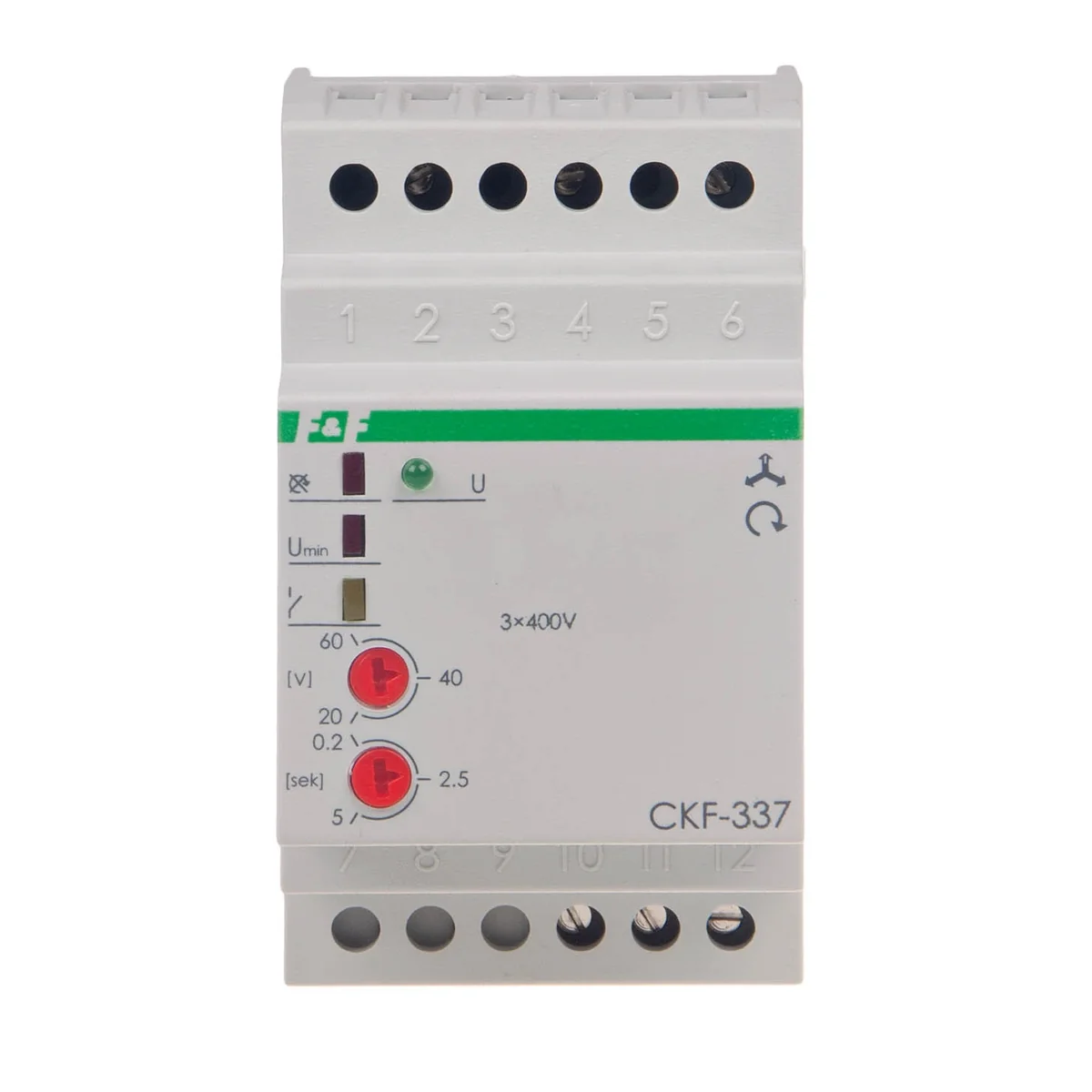

Čidlo sledu fází a ztrát CKF-337 CKF-337

Účel
Snímač ztráty fáze je navržen tak, aby chránil motor. elektrické napájení z třífázové sítě při výpadku napětí alespoň v jedné fázi, symetrickém úbytku napětí ve třech fázích nebo napěťové nesymetrii mezi fázemi, hrozící zničením motoru a ochraně směrů otáčení v případě změna sledu fází před senzorem.
Provoz
Ztráta napětí v alespoň jedné fázi nebo asymetrie aktivačního napětí [V] mezi fáze nad nastavenou prahovou hodnotou vypne motor. Motor se také vypne v případě symetrického poklesu mezifázového napětí ve všech třech fázích pod 320V. K vypnutí dojde s uživatelem nastaveným zpožděním (0, 2÷5 sekund). K opětovné aktivaci dojde automaticky, když asymetrie klesne o 5V pod nastavenou prahovou hodnotu (tj. o hodnotu hystereze napětí). S výše uvedenými anomáliemi není možné nastartovat motor. Pokud dojde ke změně sledu fází před snímačem a dojde k nežádoucí změně směru otáčení motoru, snímač neumožní nastartování motoru. Opětovné připojení je možné po obnovení správného sledu fází.
