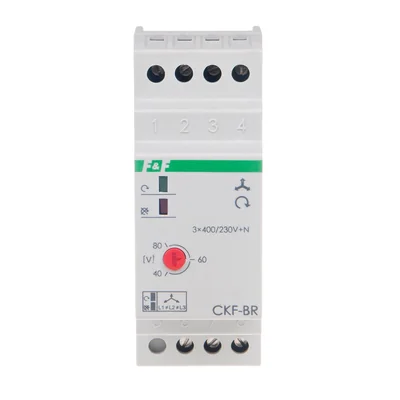

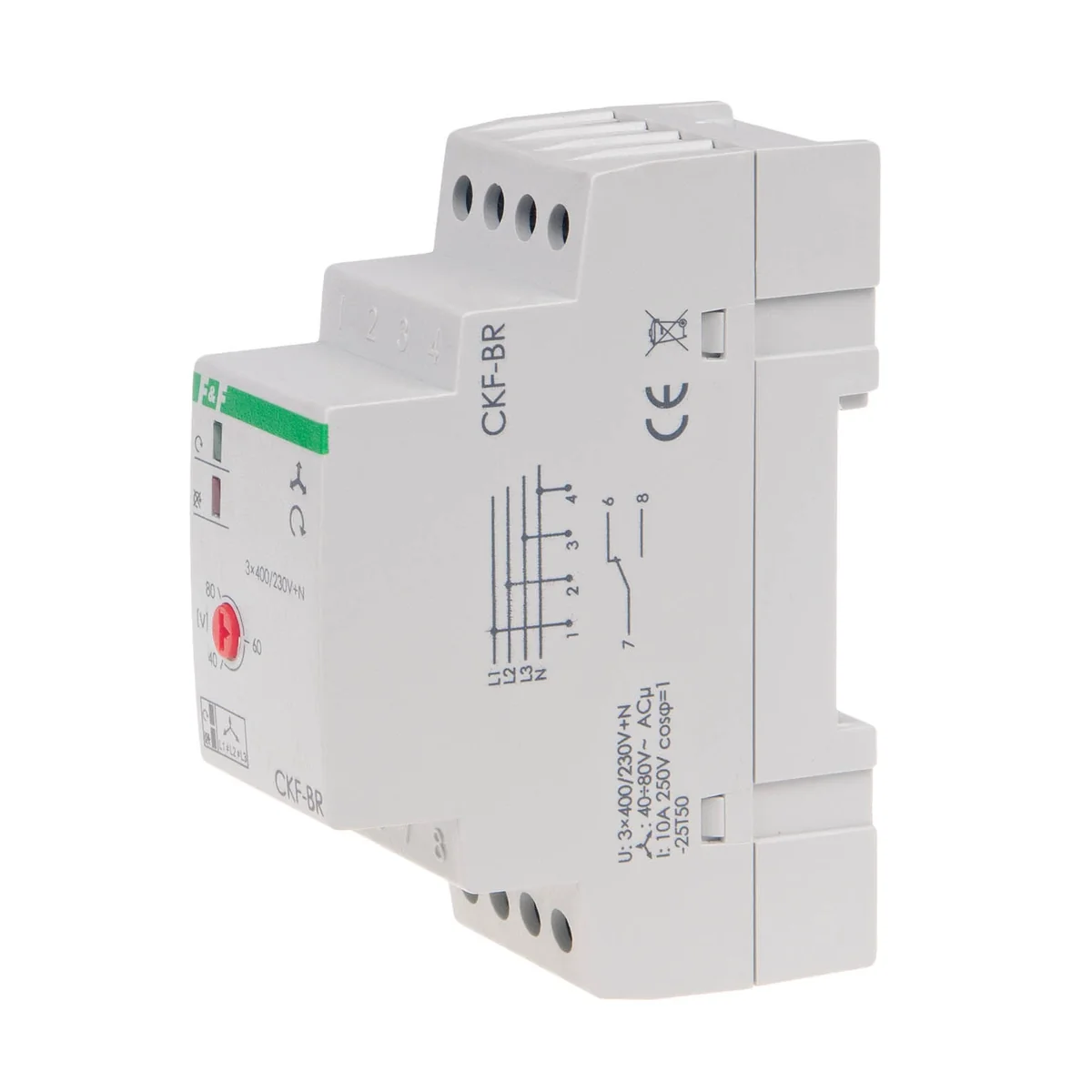

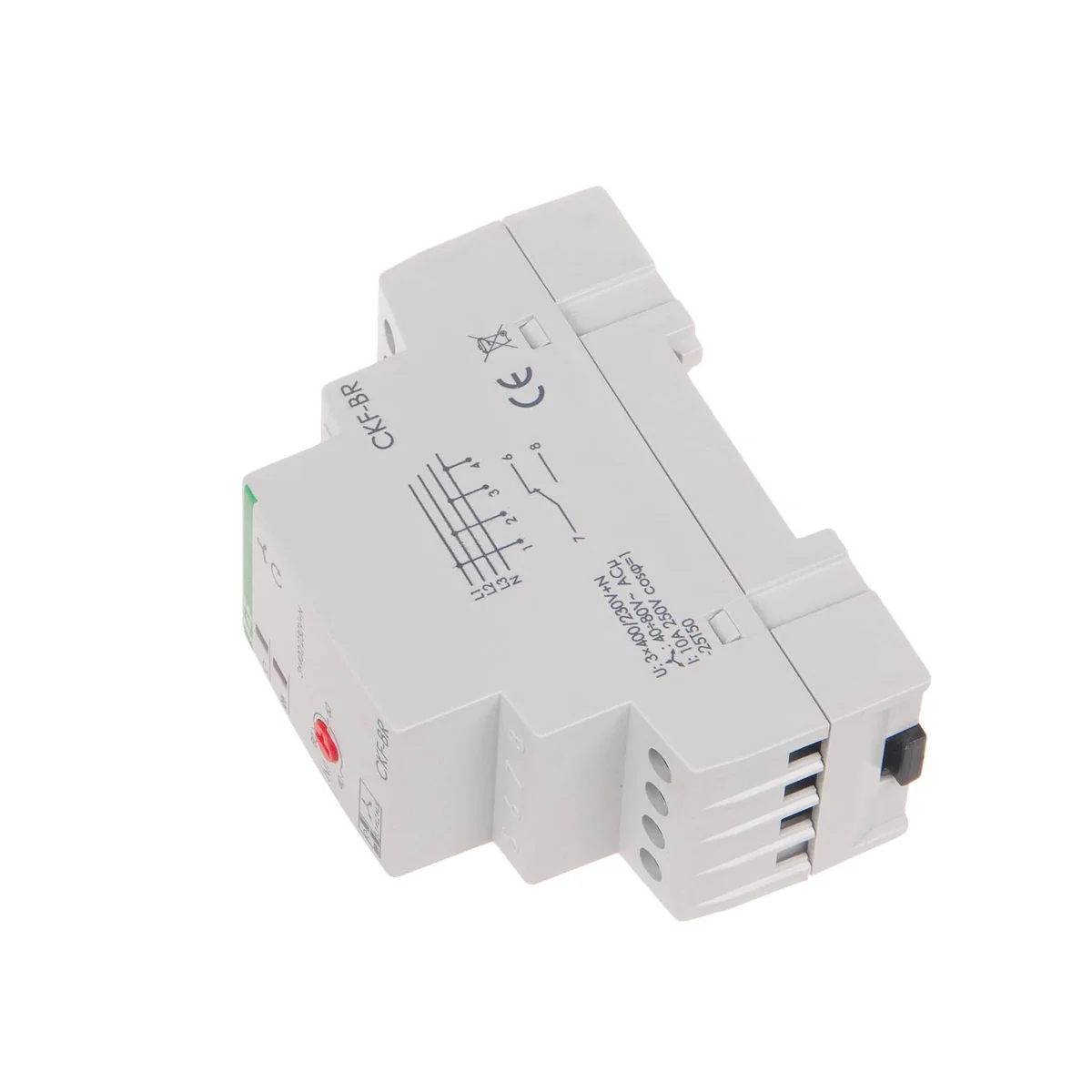

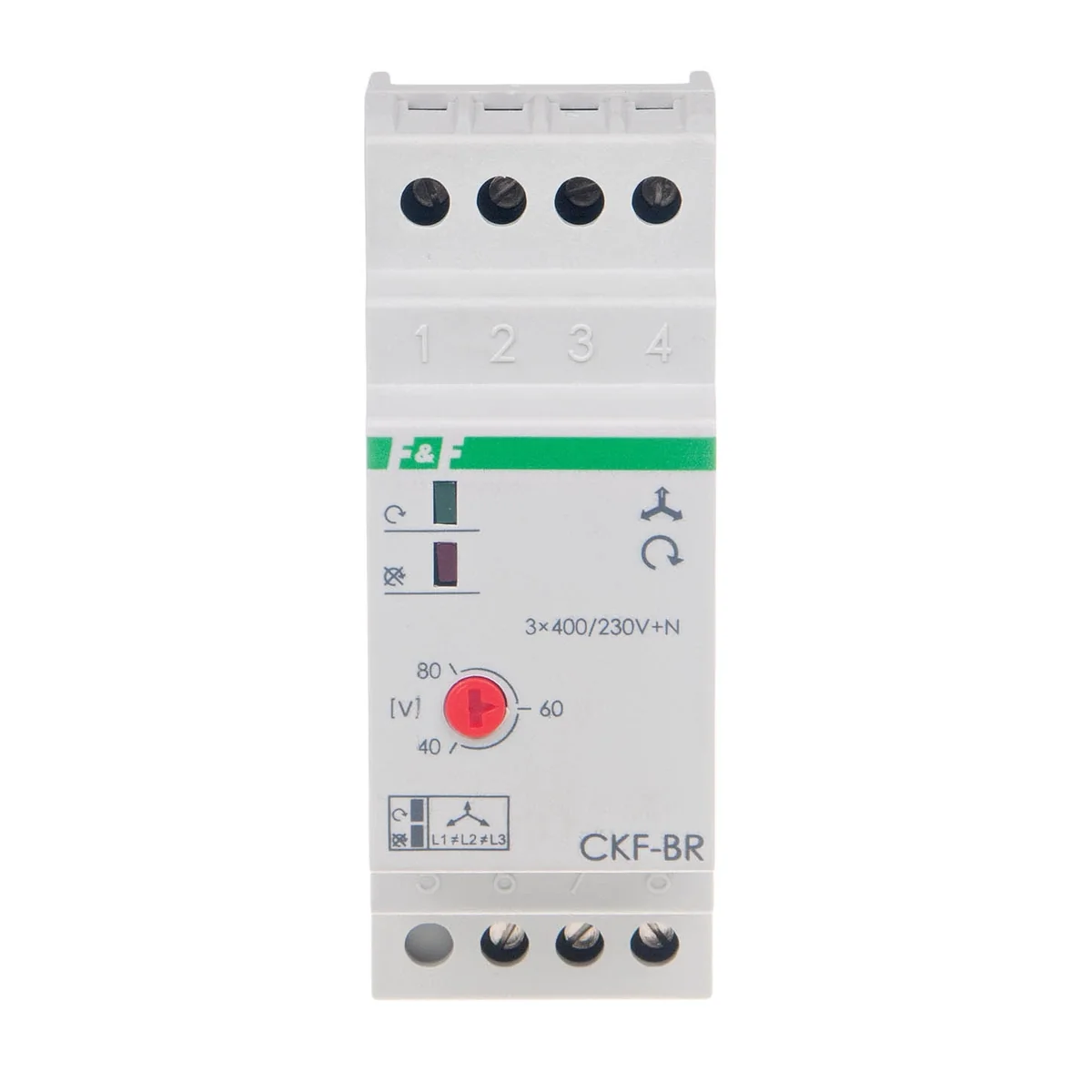

Čidlo sledu fází a poruch CKF-BR CKF-BR

Účel
Snímač sledu fází a ztrát je určen k ochraně elektromotorů napájených z třífázové sítě v případě ztráty napětí alespoň v jedné fázi nebo asymetrie napětí mezi fázemi, hrozí zničení motoru a zajištění směru otáčení motoru v případě změny fáze před senzorem.
Provoz
Ztráta napětí alespoň v jedné, libovolné fázi nebo Asymetrie aktivačního napětí [V] mezi fázemi nad prahovou hodnotou aktivace způsobí vypnutí motoru. K vypnutí dojde se zpožděním 4 sekund, což zabraňuje náhodnému odpojení motoru v případě krátkodobého poklesu napětí. K opětovnému připojení dojde automaticky, když zvýšení napětí o 5V nad aktivační napětí (tj. hodnota hystereze napětí). S výše uvedenými anomáliemi není možné nastartovat motor. Pokud dojde ke změně sledu fází před snímačem, což způsobí nežádoucí změnu směru otáčení motoru, snímač neumožní nastartování motoru. Opětovné připojení je možné po obnovení správného sledu fází.
