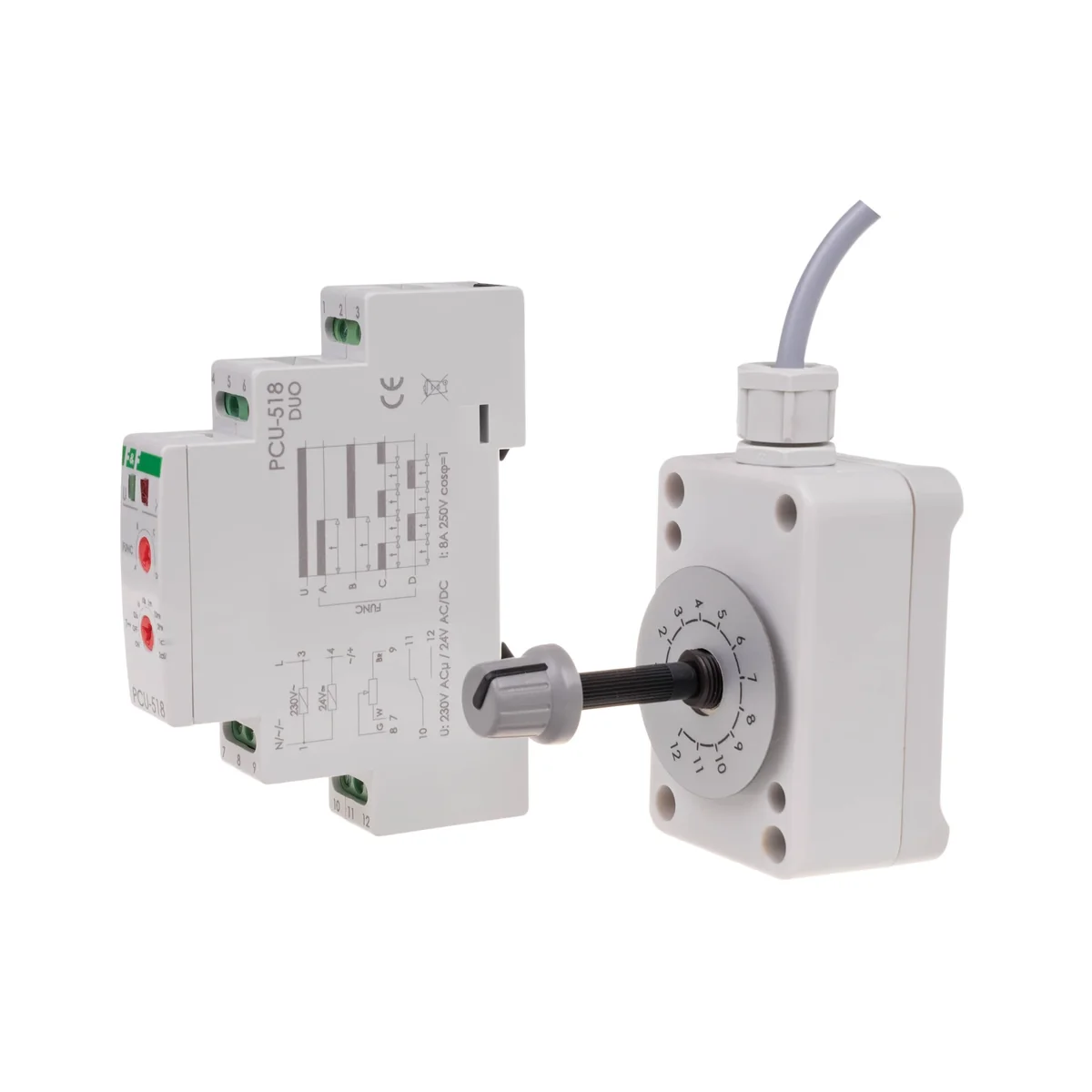

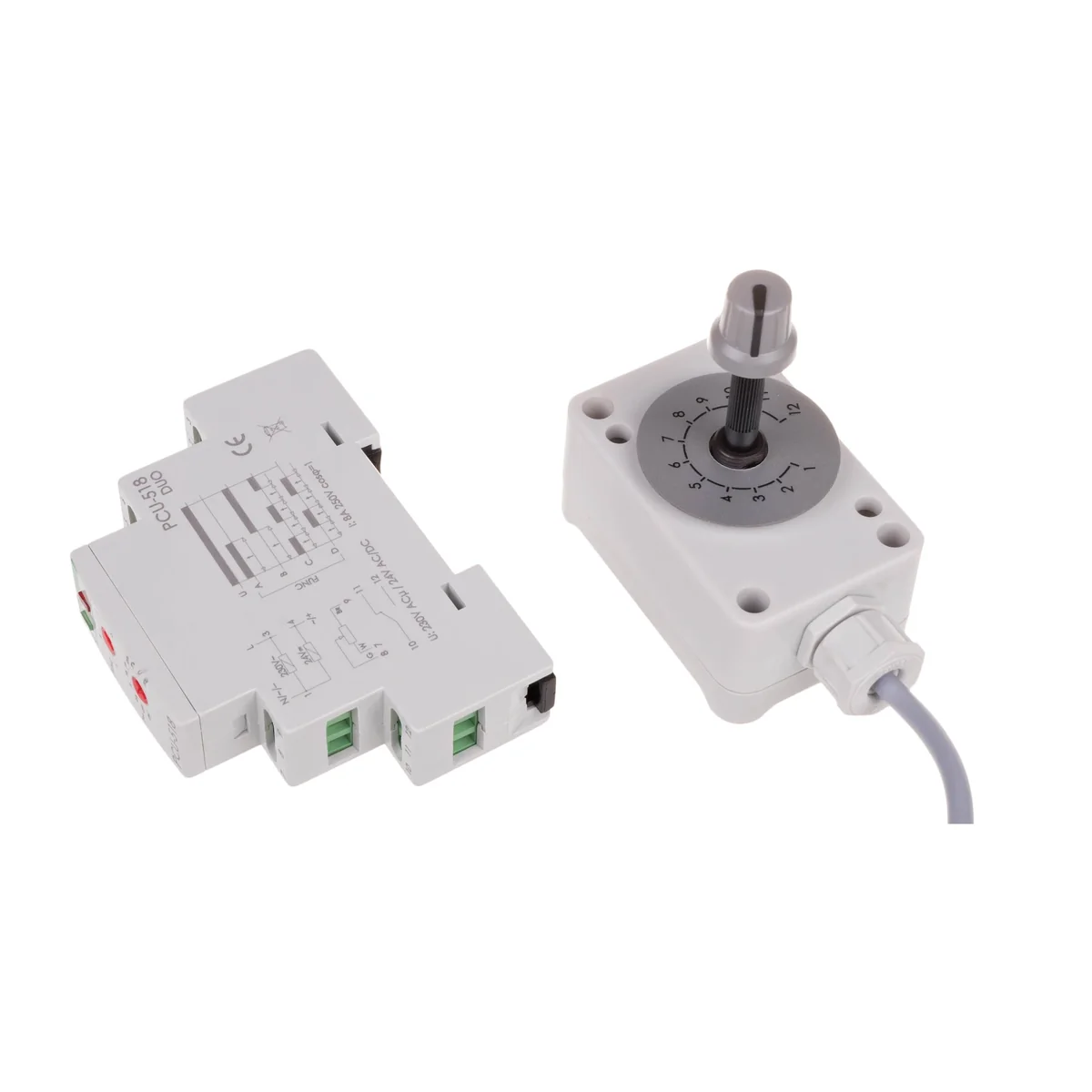

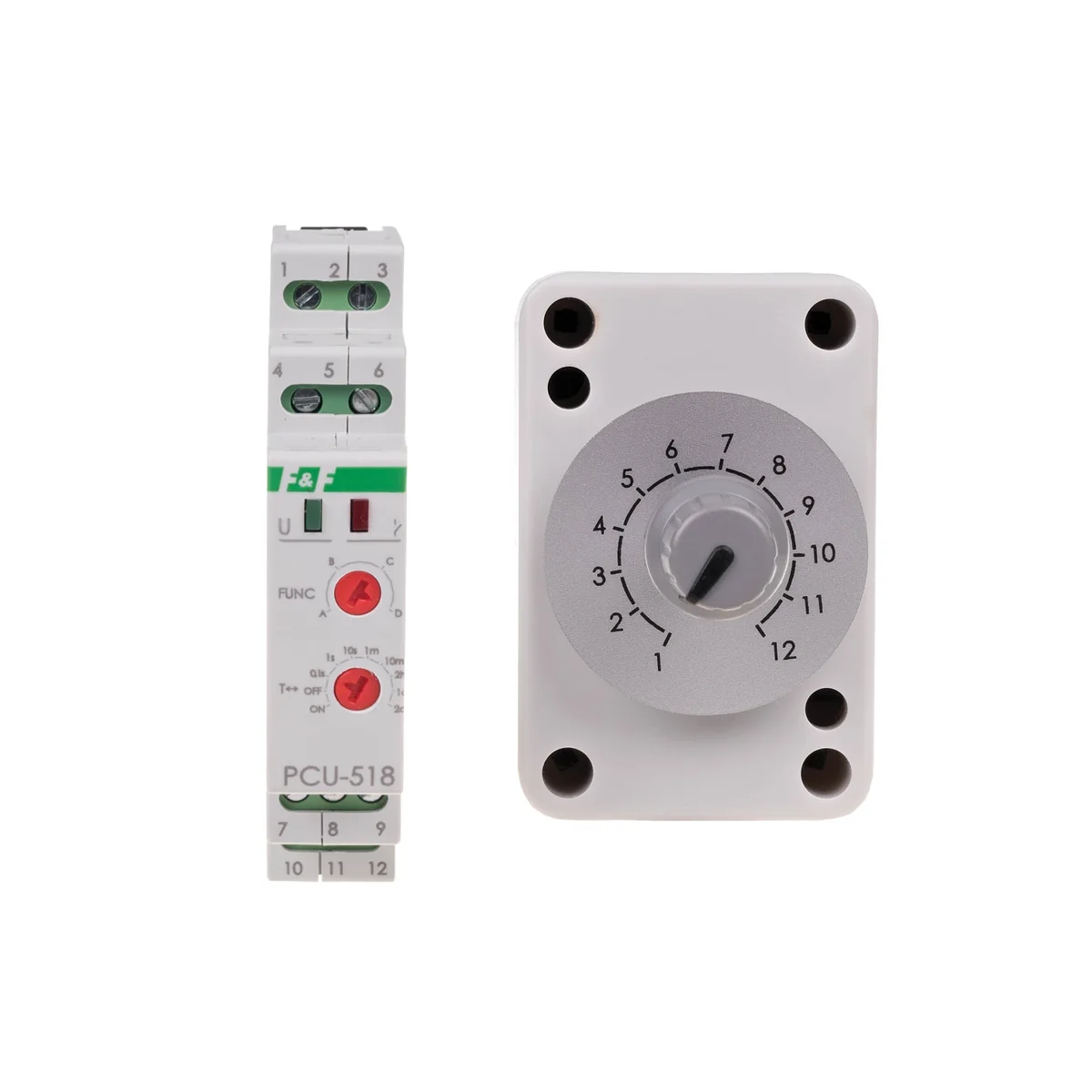

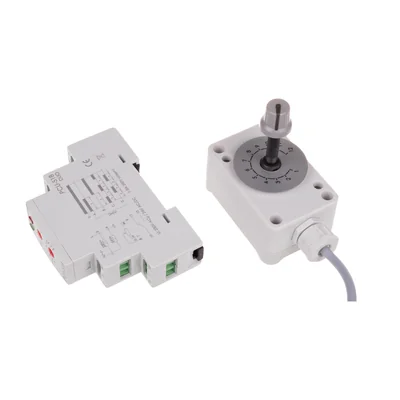

Časové relé PCU-518 PCU-518DUO

Účel
Relé  dočasné   se používají pro  řízení času v průmyslových a domácích automatizačních systémech (např. ventilace, topení, osvětlení, signalizace atd.).
Provoz
Funkce:
*OPÓSLOW OFF (A)
Do relé sepne, kontakt zůstane v poloze 11-10. Po přivedení napájecího napětí se kontakt přepne do polohy 11-12. a je změřena nastavená doba provozu t Po změření doby t se kontakt vrátí do polohy 11-10. Restart režimu činnosti relé je možný po odpojení napájecího napětí a jeho opětovném připojení.
*OPÓPOMALU ZAPNUTO (B)
Před a po přivedení napájecího napětí zůstává kontakt v poloze 11-10 a nastavený čas je měřen provoz t Po změření času t dojde k přepnutí. kontakt na pozici 11-12. Restart režimu činnosti relé je možný po odpojení napájecího napětí a jeho opětovném připojení.
*OPÓODPOŽDĚNÉ VYPNUTÍ - CYKLICKY (C)
Provozní režim zpožděného vypnutí se provádí cyklicky současně. nastavené intervaly  doby práce a přestávek.
*OPÓON-ON - CYKLICKY (D)
Režim zpožděného zapnutí se provádí cyklicky ve stejnou dobu. nastavené intervaly  práce a přestávky. Poznámka!
* Když je napájení zapnuto, systém nereaguje na změny v nastavení časového rozsahu.
* Provoz s nově nastaveným časovým rozsahem nastane po vypnutí a opětovném zapnutí. napájení.
* Když je zdroj zapnutý v nastaveném časovém rozsahu, je možné plynule upravovat čas v rámci nastaveného rozsahu hodnot čas.                           ON  - při zapnutí napájení způsobí trvalé sepnutí kontaktu. na pozici 11-12.
 VYP  -  při zapnutí napájení způsobí trvalé sepnutí kontaktu. na pozici 11–10.
