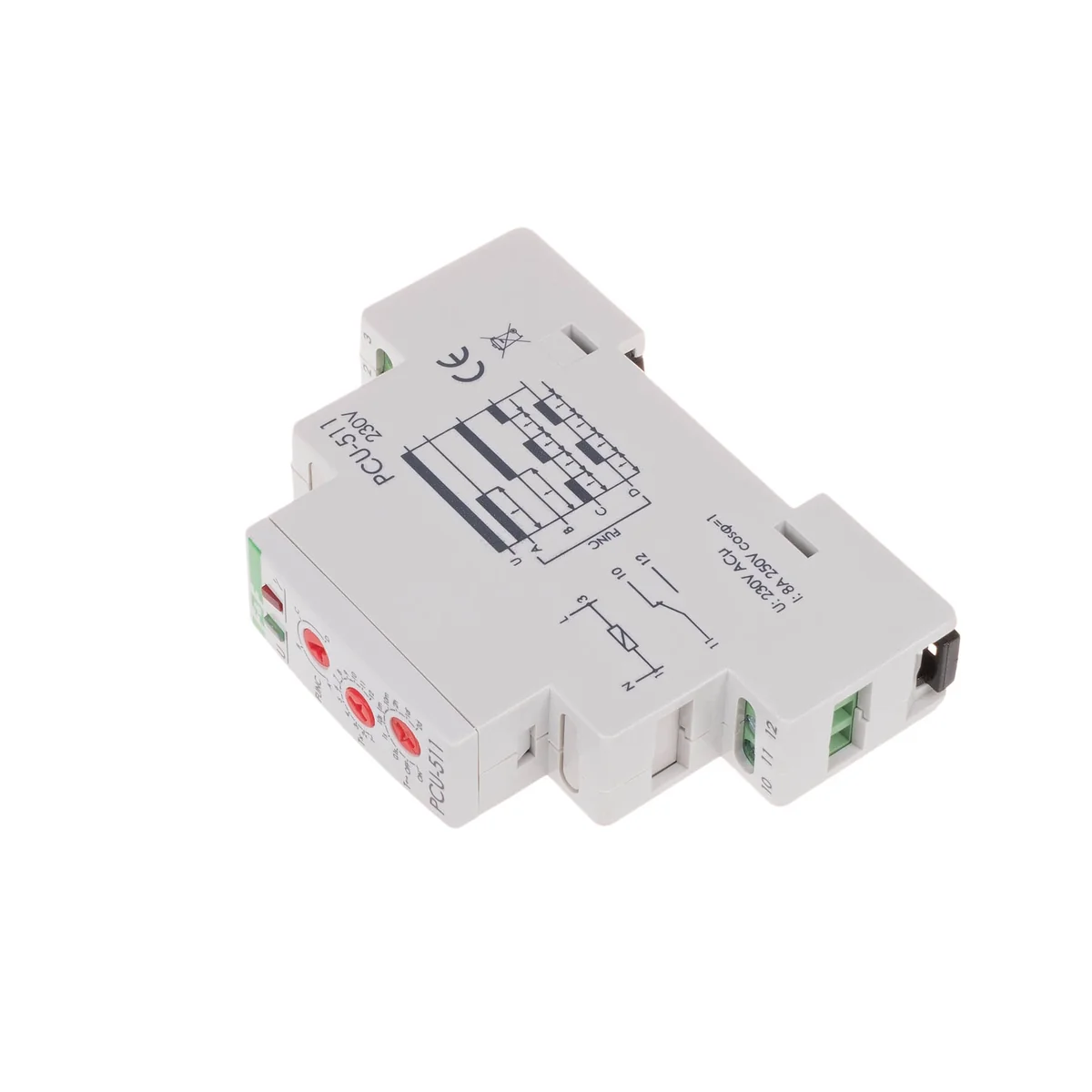

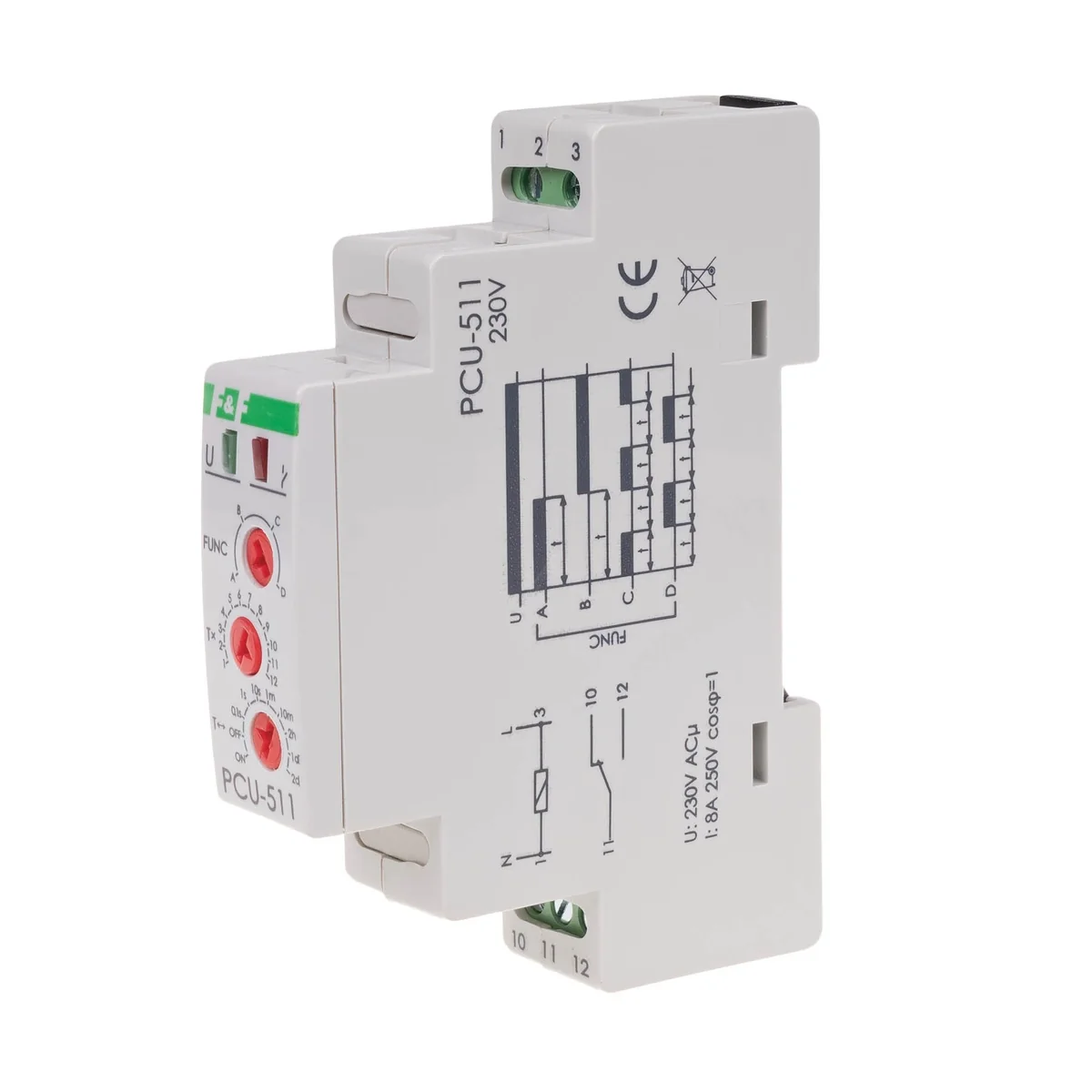

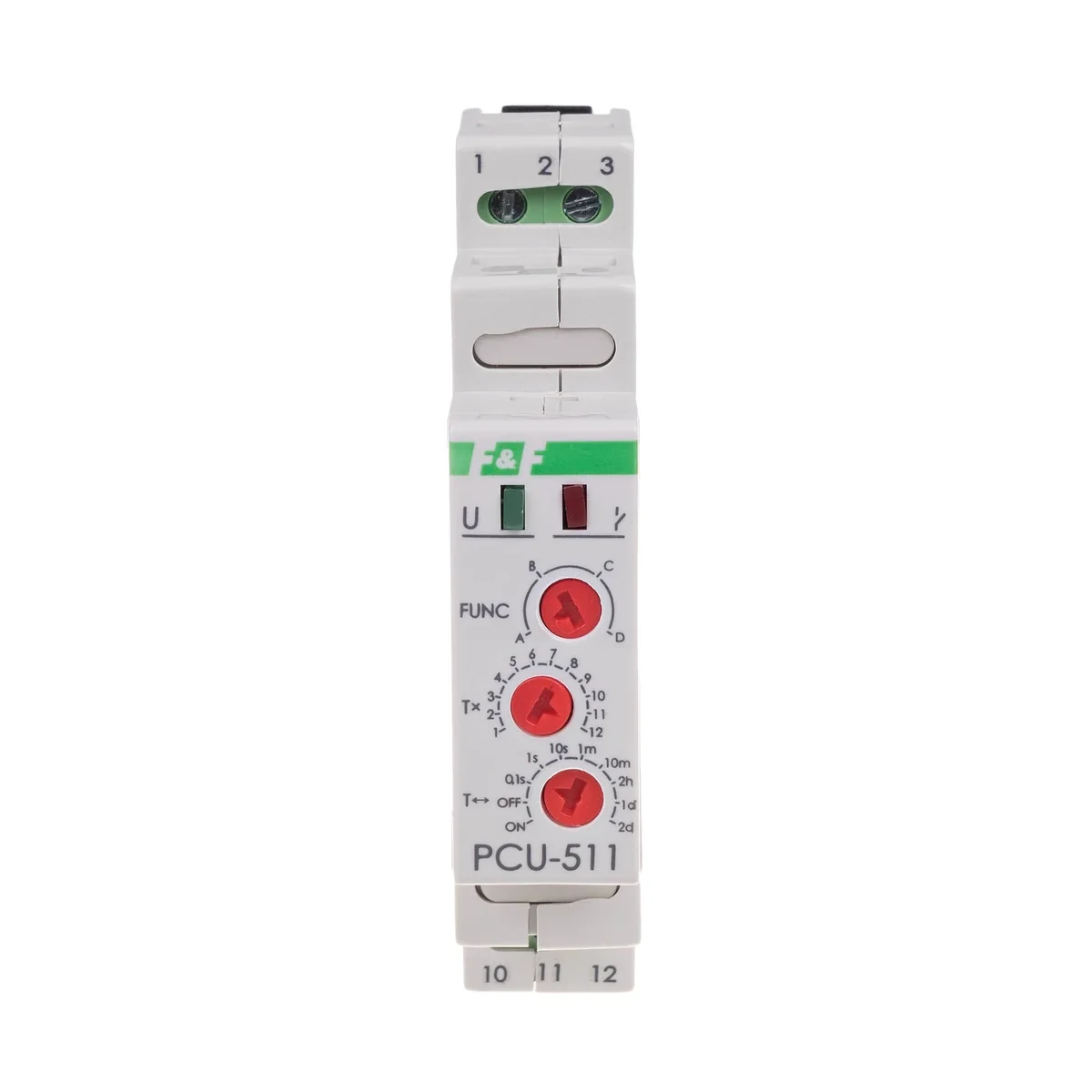

Časové relé PCU-511 230V PCU-511

Účel
Relé  dočasné   se používají pro  časová regulace v průmyslových a domácích automatizačních systémech (např. ventilace, topení, osvětlení, signalizace atd.) Provoz
Funkce:
*OPÓ VYPNUTO (A)
Dokud není relé zapnuto na kontaktu zůstává v poloze 11-10 (3-5 pro PCU-511 UNI). Po přivedení napájecího napětí se kontakt přepne do polohy 11-12 (3-7 u PCU-511 UNI) a změří se nastavená doba provozu t Po změření času t se kontakt vrátí do polohy 11-10 (3 -5 pro PCU-511 UNI). Restart režimu činnosti relé je možný po odpojení napájecího napětí a jeho opětovném připojení.
*OPÓPOMALU ZAPNUTO (B)
Před a po přivedení napájecího napětí zůstává kontakt v poloze 11-10 ( 3-5 pro PCU-511 UNI) a změří se nastavená doba provozu t Po změření doby t dojde k přepnutí. kontakt na pozici 11-12 (3-7 pro PCU-511 UNI). Restart režimu činnosti relé je možný po odpojení napájecího napětí a jeho opětovném připojení.
*OPÓODPOŽDĚNÉ VYPNUTÍ - CYKLICKY (C)
Provozní režim zpožděného vypnutí se provádí cyklicky současně. nastavené intervaly  doba práce a přestávky.
*OPÓON-ON - CYKLICKY (D)
Režim zpožděného zapnutí prováděný cyklicky ve stejnou dobu. nastavené intervaly  práce a přestávky. Poznámka!
* Když je napájení zapnuto, systém nereaguje na změny v nastavení časového rozsahu.
* Operace s nově nastaveným časovým rozsahem probíhá po vypnutí a opětovném zapnutí . napájení.
* Při zapnutí v nastaveném časovém rozsahu je možné plynule upravovat čas v rámci nastavené hodnoty času.
 ZAP  - při zapnutí napájení způsobí trvalé sepnutí kontaktu. na pozici 11-12.
 VYP  -  při zapnutí napájení způsobí trvalé sepnutí kontaktu. na pozici 11-10
