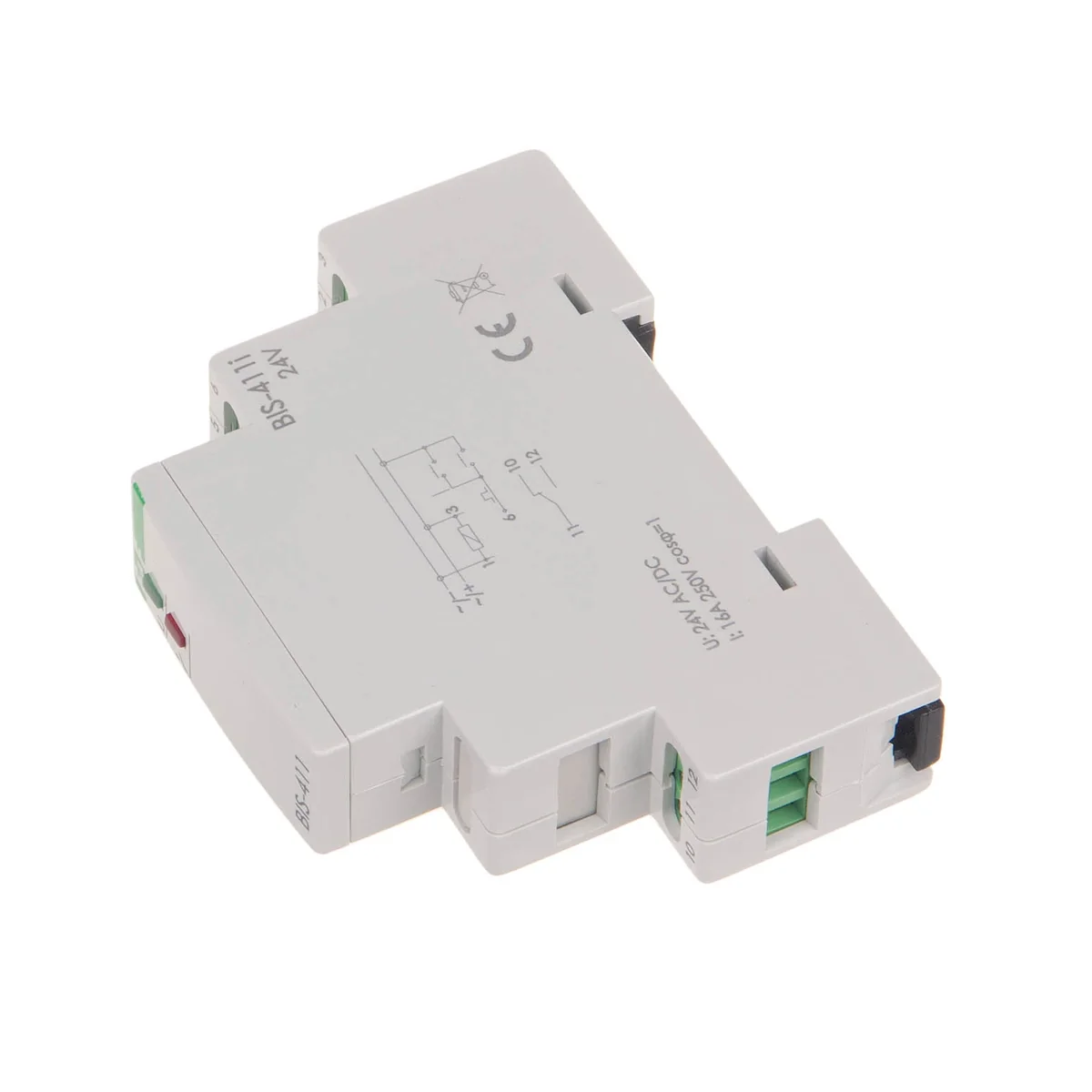

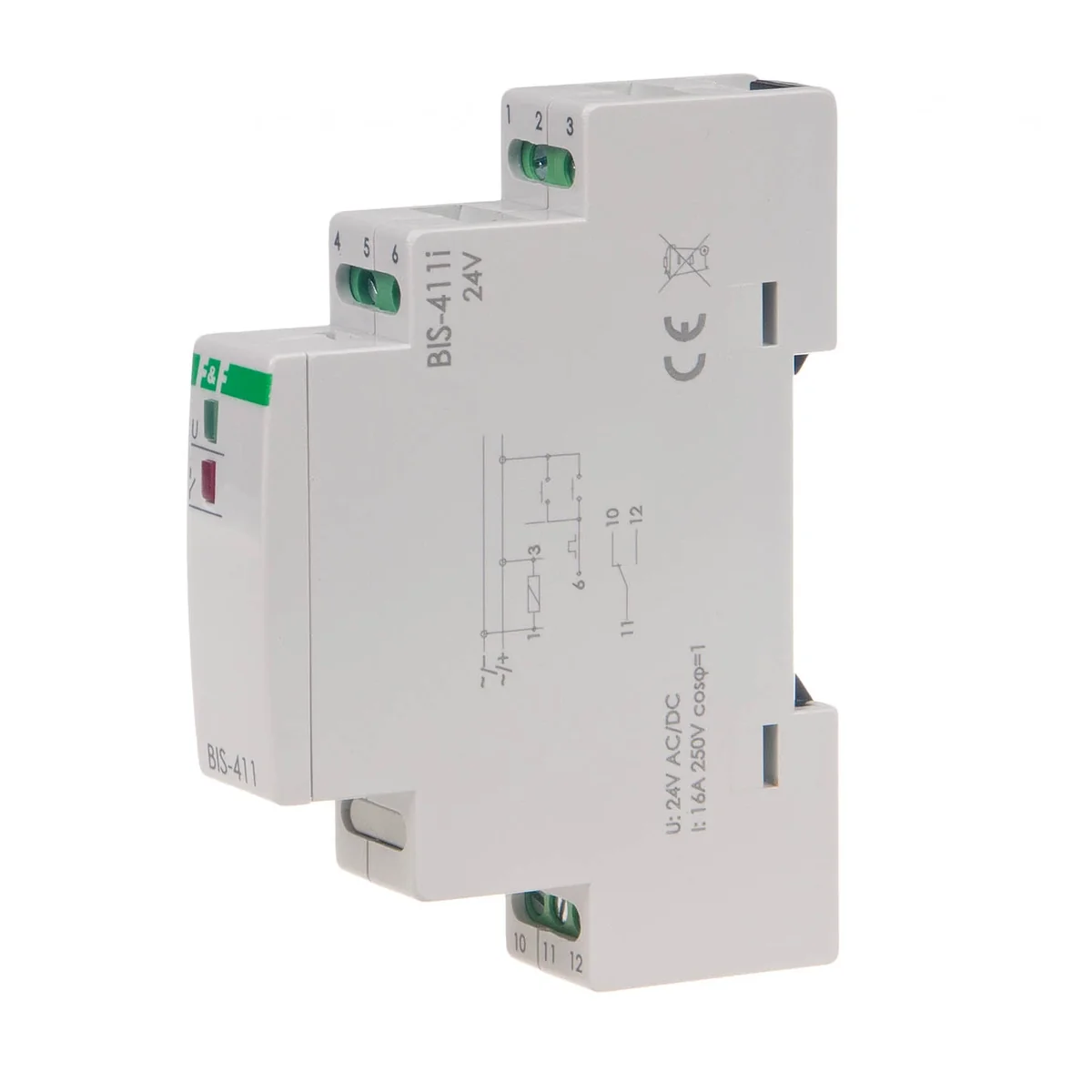

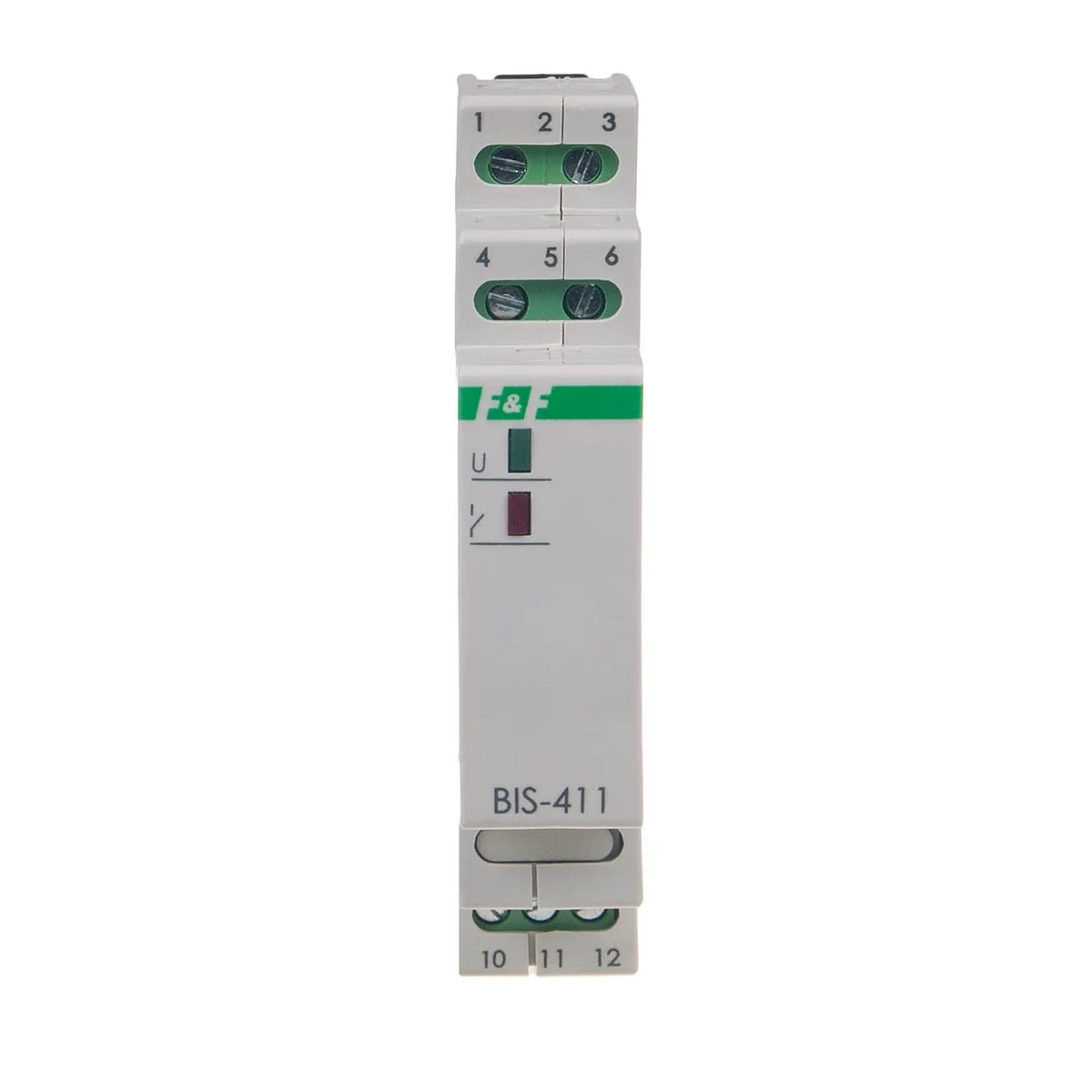

Elektronické bistabilní impulsní relé umožňuje zapnout osvětlení nebo jiné zařízení z několika různých bodů pomocí paralelně připojených ovládacích tlačítek.
Obsluha:
Přijímač je zapnuto po proudový impuls způsobený stisknutím libovolného momentálního (zvonkového) tlačítka připojeného k relé. Přijímač se po dalším impulsu vypne.
Relé nemá "paměť". kontaktní pozice, tj. v případě Pokud dojde k výpadku a obnovení napájení, kontakt relé se přepne do stavu vypnuto. Zabraňuje je automatické zapnutí řízených přijímačů bez dozoru po dlouhodobém výpadku proudu.

Počet kontaktů

0NO 0NC
Instalace

Na kolejnici TH-35
Řídicí pulzní proud [mA]

<1
Spojení

2,5mm šroubovací svorky
Indikace napájení

LED zelená
Rozměry

1 modul (18mm)
Napájecí zdroj BIS-411 [V]

24
Šířka balení [mm]

20
PKWIU

27.12.23.0

Výkon [W]

0,8
Provozní zpoždění [s]

0,1-0,2
Zatěžovací proud [A]

<16
Signalizace aktivace kontaktu

LED červená
Provozní teplota [°C]

-25-50
Napájení [V]

24
Výška balení [mm]

150
Hmotnost balení [kg]

0.1

Další technické údaje

Funkcja

Przełącznik elektroniczny
Napięcie sterowania 1

24 ... 24 V
Częstotliwość napięcia sterowania 1

50 ... 50 Hz
Zakres napięcia zasilającego

24 ... 24 V
Maksymalna zdolność łączeniowa dla żarówek

600 W
Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO)

300 VA
Obsługa ręczna

Ne

Sposób montażu

Szyna DIN
Rodzaj napięcia sterowania 1

AC
Znamionowy prąd załączania

0.005 A
Rodzaj napięcia zasilającego

AC
Maksymalna zdolność łączeniowa dla świetlówek

300 VA
Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą)

200 VA
