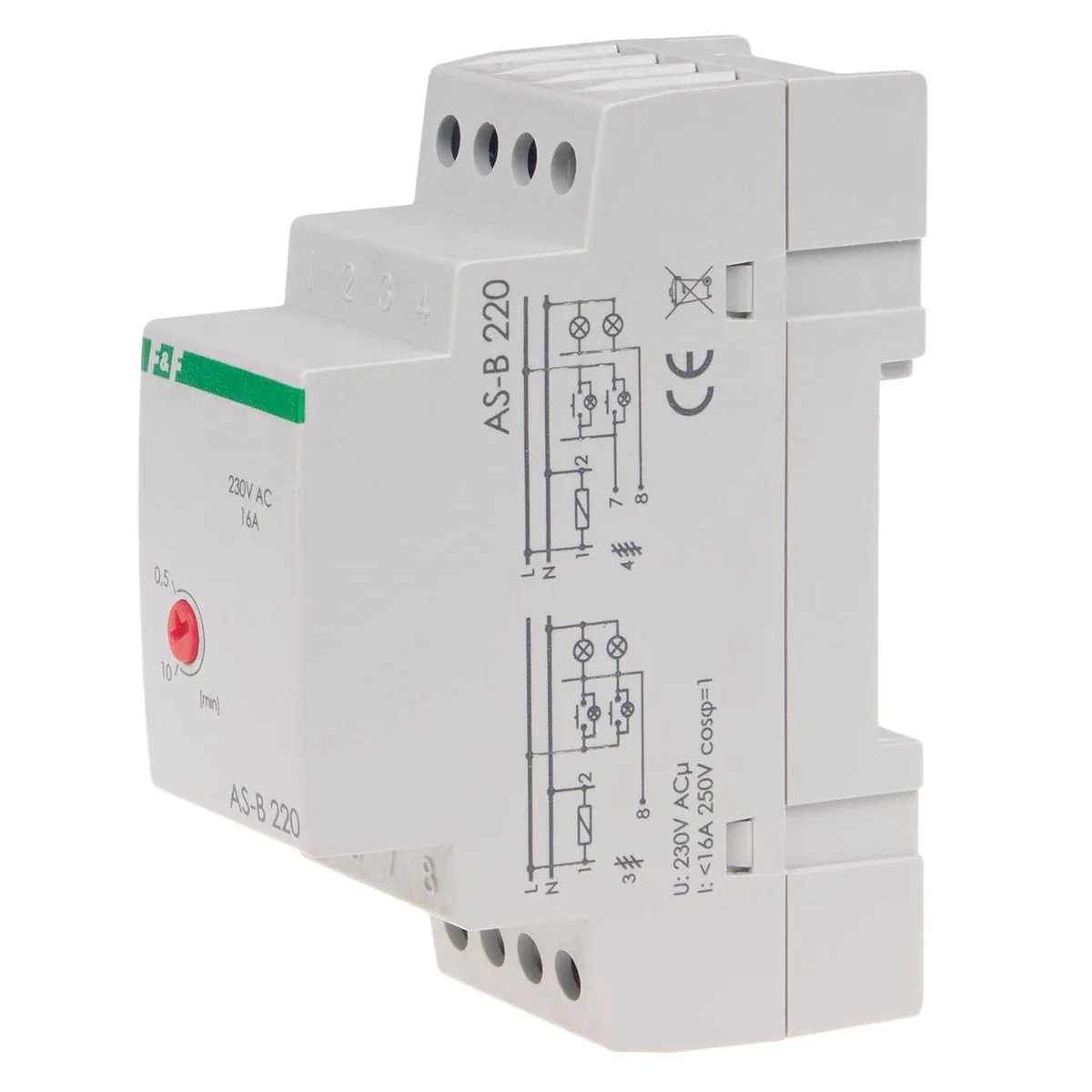

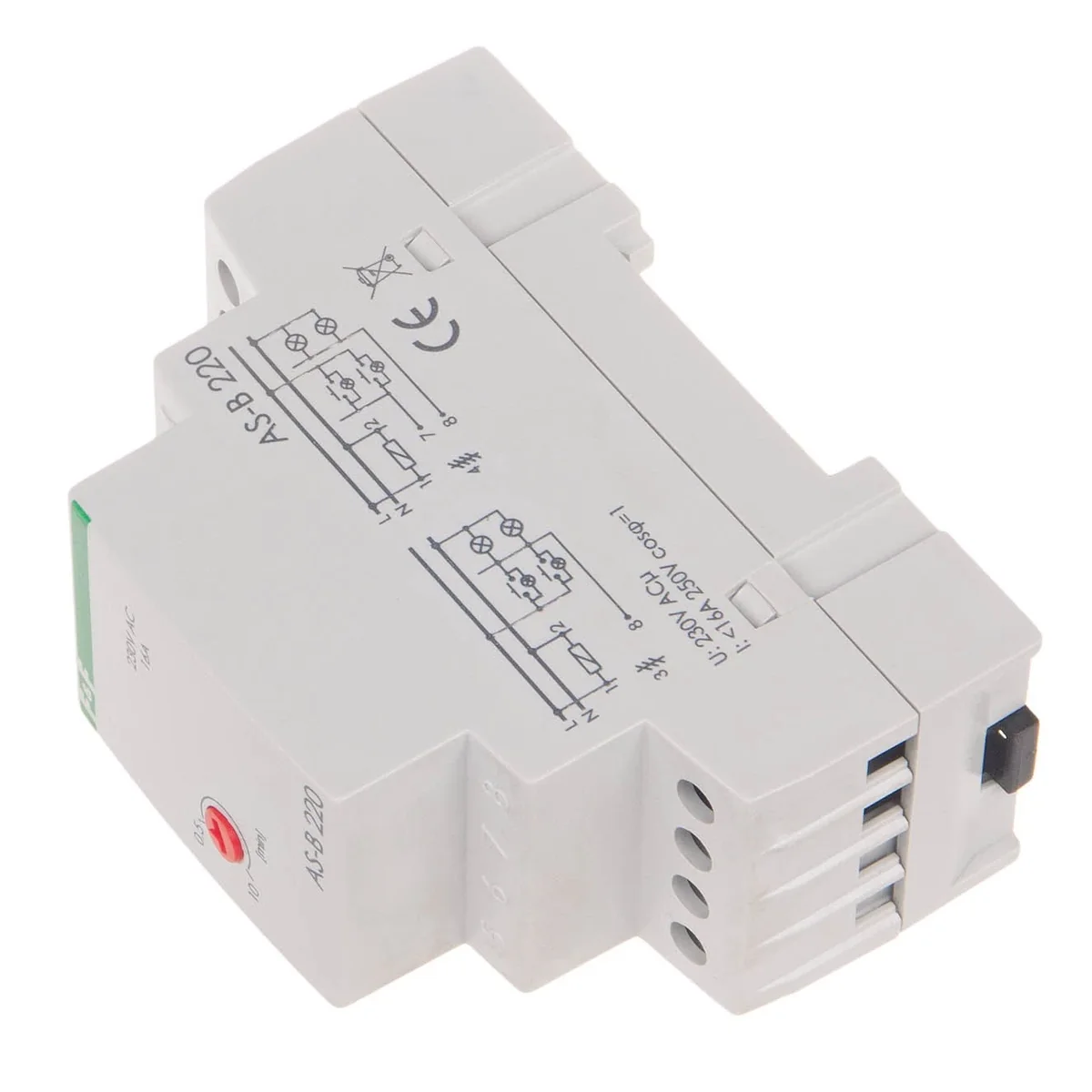

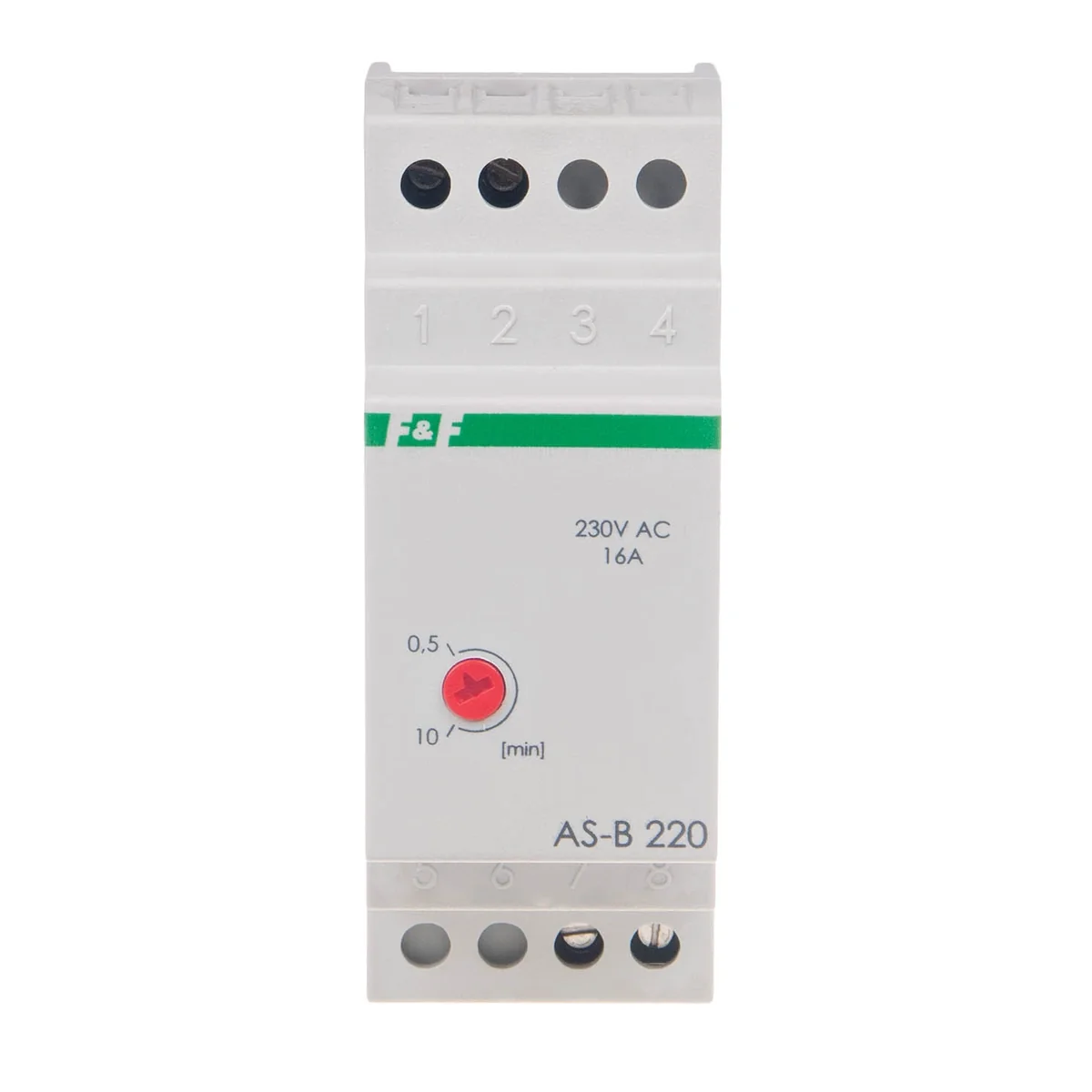

Účel:
Schodišťové časové spínače se používají k udržení osvětlení na chodbách, schodištích nebo jiných zařízeních po určitou dobu, po jejímž uplynutí bude osvětlení automaticky vypnuto

Provoz
Schodišťový spínač aktivovaný momentovým spínačem (zvonkem) udržuje osvětlení po nastavenou dobu. čas (od 0,5 min. do 10 min.). Po uplynutí nastaveného času stroj automaticky vypne osvětlení. Po vypnutí osvětlení jej můžeme znovu zapnout.
Stroje nemohou pracovat přímo se zářivkami, kompaktními zářivkami a jinými svítidly s elektronickým startérem.

Výkon [W]

1,2
Jmenovité napětí [V]

230
Jmenovitý proud [A]

16
Stupeň ochrany

IP20
Rozměry

2 moduly (35 mm)
Šířka balení [mm]

40
PKWIU

27.12.23.0

Instalace

Na kolejnici TH-35
Zpoždění [min] tvaru čočky

0, 5-10
Spojení

2,5mm šroubovací svorky
Provozní teplota [°C]

-25-50
Výška balení [mm]

150
Hmotnost balení [kg]

0.1

Další technické údaje

Funkcja

Elektroniczny
Szerokość wyrażona liczbą modułów

2
Rodzaj napięcia sterowania 1

AC
Znamionowy prąd załączania

16 A
Ostrzeganie przed wyłączeniem

Całkowite ściemnianie
Zakres napięcia zasilającego

230 ... 230 V
Maksymalna zdolność łączeniowa dla żarówek

2300 W
Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO)

1000 VA

Sposób montażu

Szyna DIN
Napięcie sterowania 1

230 ... 230 V
Częstotliwość napięcia sterowania 1

50 ... 50 Hz
Układ połączeń

3 i 4 przewodowa
Cykl pracy

Powtarzalny + oświetlenie ciągłe
Rodzaj napięcia zasilającego

AC
Maksymalna zdolność łączeniowa dla świetlówek

550 VA
Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą)

800 VA

Podrobnosti o výrobci

Výrobce

F&F Filipowski S.K.
Adresa

95-200 Pabianice Konstantynowska 79/81 Polska
E-mail

biuro@fif.com.pl

Velkoobjemová balení

Typ obalu	Sztuka	Karton
Množství	1 kusů.	12 kusů.
Hmotnost (kg)	0,088	-
Šířka (m)	0,041	-
Délka (m)	0,095	-
Hloubka (m)	0,070	-
