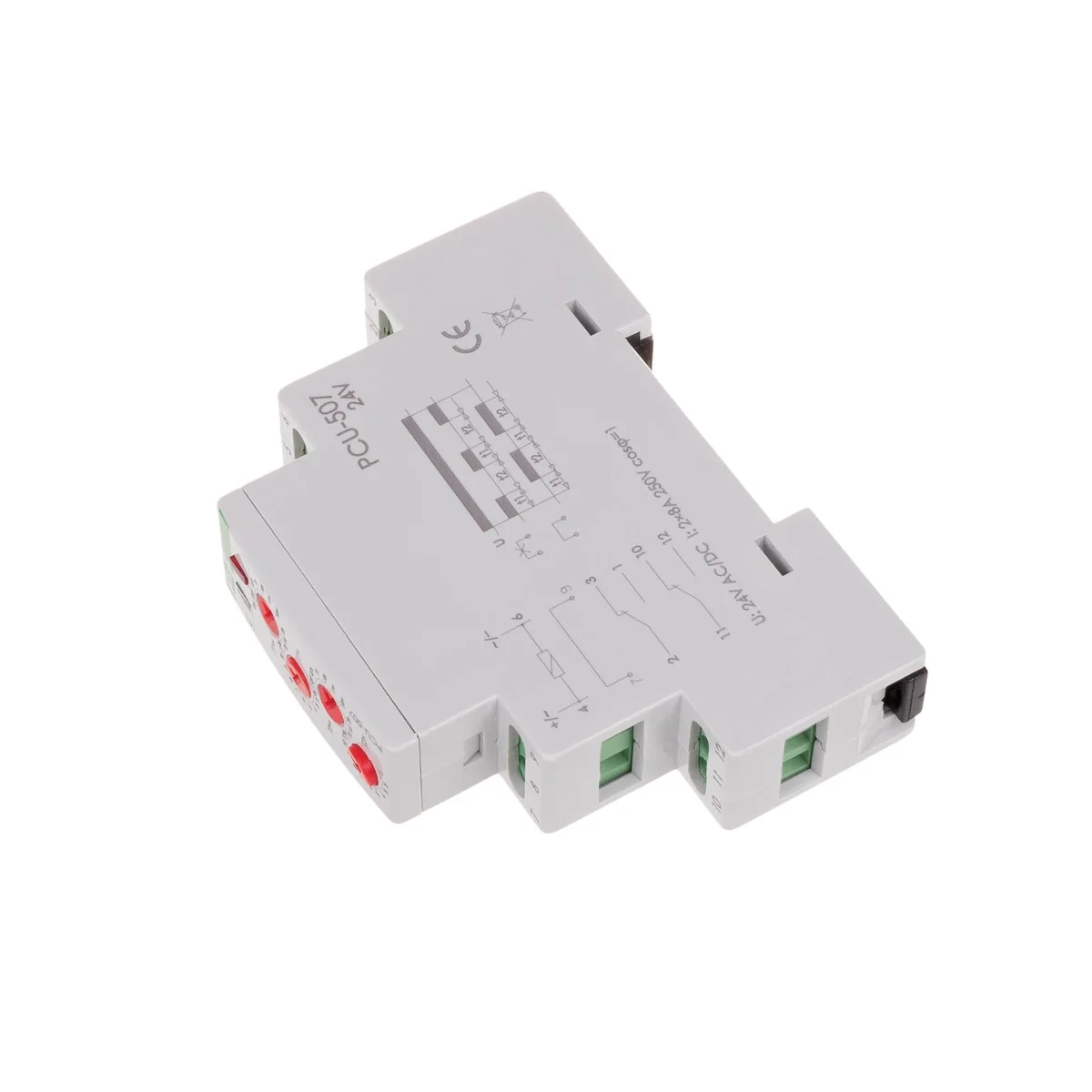

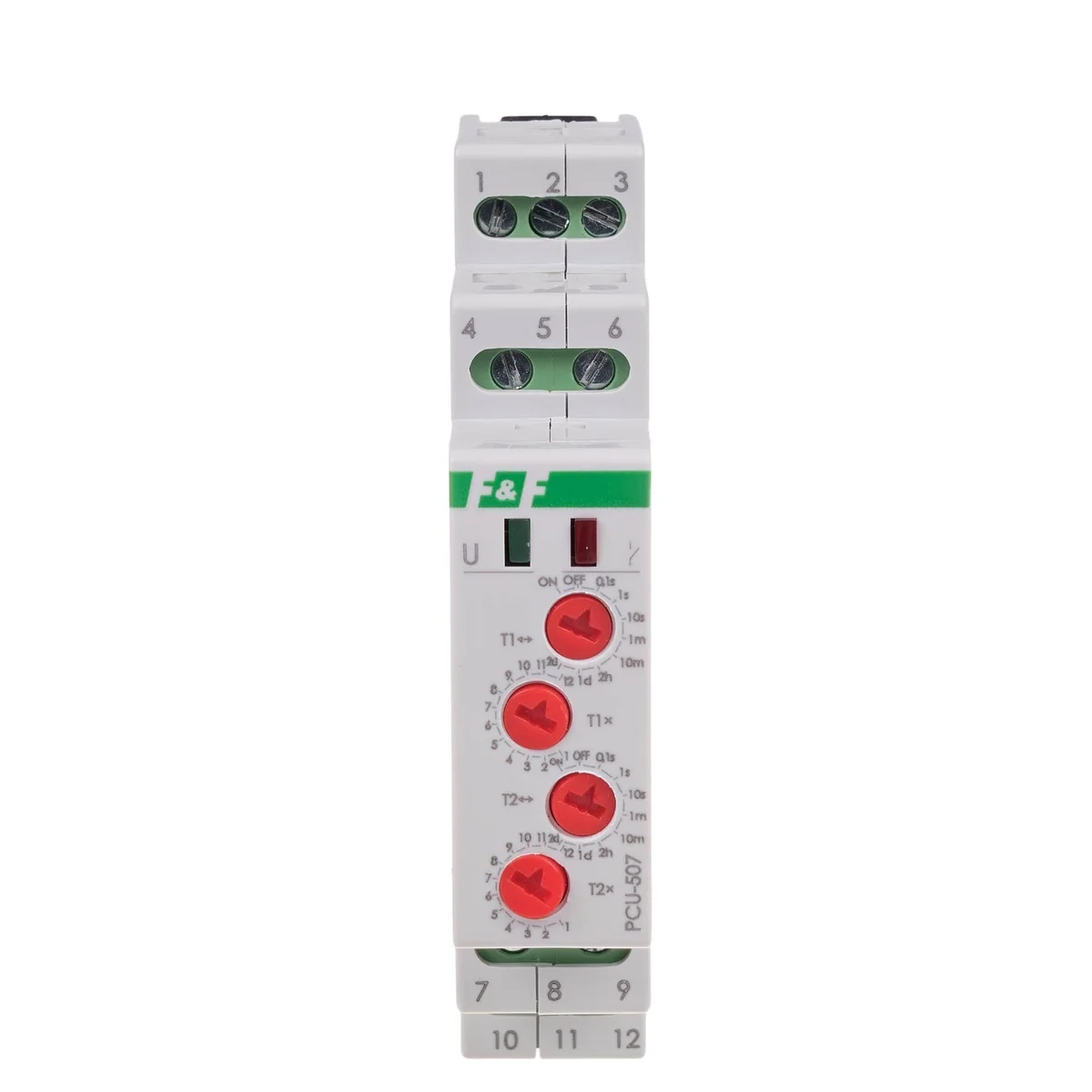

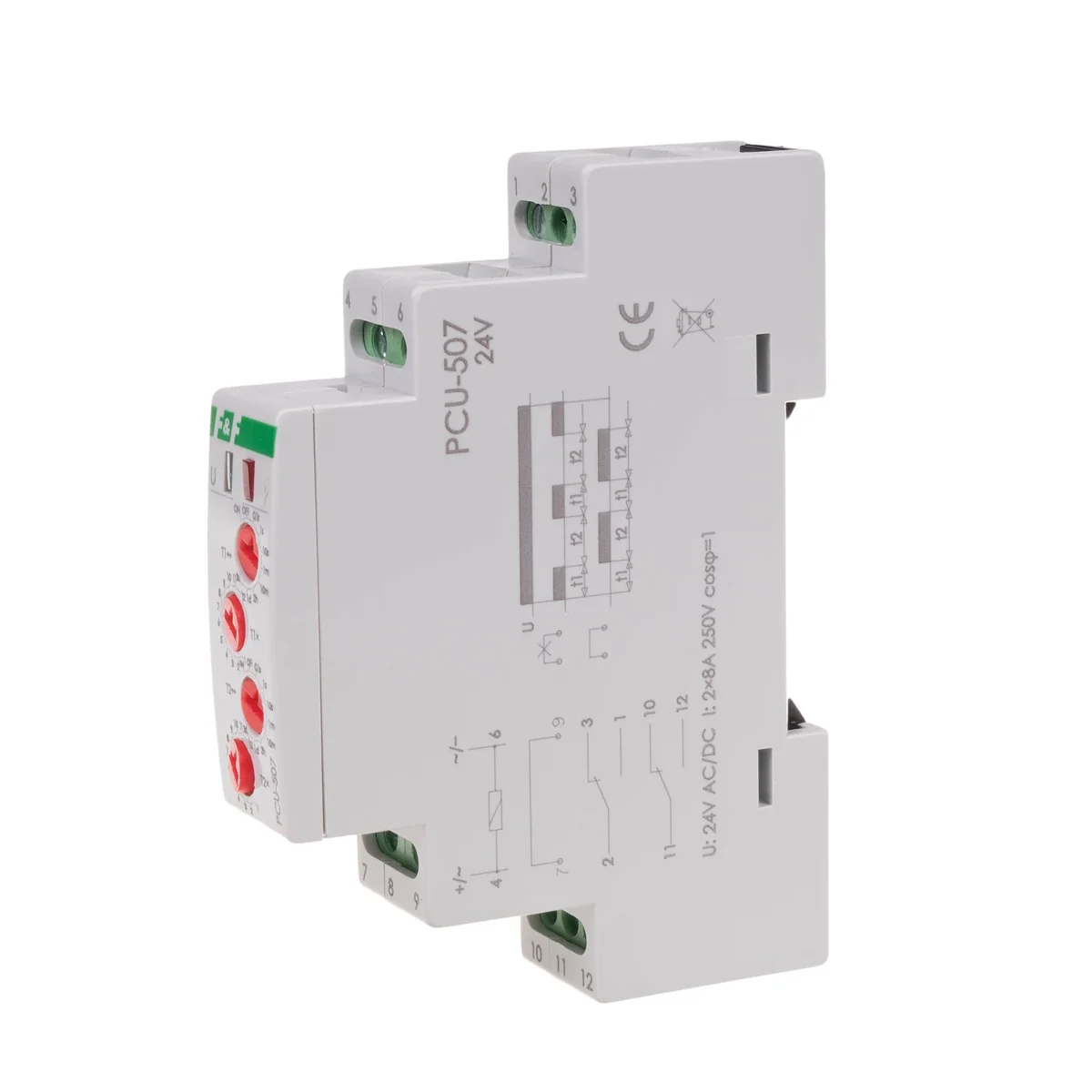

4-funkční časové relé (nastavení 2x) T1 T3 PCU-507 24V PCU-507-24V

Účel

Časová relé se používají pro řízení času v průmyslových a domácích automatizačních systémech (např. ventilace, topení, osvětlení, signalizace atd. .). Provoz

Funkce:

*OPÓZPOMALUJTE - CYKLICKY

Dokud není relé sepnuto, kontakty zůstávají v poloze 2-3 a 11-10. Po přivedení napájecího napětí se kontakty přepnou do polohy 2-1 a 11-12 na dobu t1. Po změření času t1 se kontakty vrátí do poloh 2-3 a 11-10 pro čas t2. Sled těchto spínání se provádí cyklicky.

*OPÓPOMALU ZAPÍNÁNÍ - CYKLICKY

Po přivedení napájecího napětí zůstávají kontakty v poloze 2-3 a 11 -10 pro čas t1. Po změření času t1 se kontakty přepnou do polohy 2-1 a 11-12 na čas t2. Po čase t2 se kontakty relé vrátí do poloh 2-3 a 11-10. Sekvence těchto přepínačů se provádí cyklicky. Poznámka!

* Když je napájení zapnuto, systém nereaguje na změny v nastavení časového rozsahu.

* Operace s nově nastaveným časovým rozsahem proběhne po vypnutí a opětovné zapnutí napájení.

* Při zapnutí v nastaveném časovém rozsahu je možné plynulé nastavení času v rámci nastavené hodnoty času.



 ON- při zapnutém napájení způsobí trvalé sepnutí kontaktů v polohách 11-12.

 OFF- při zapnutém napájení způsobí trvalé sepnutí kontakty na pozicích 11-10
