10-funkční časové relé, kontakty 2P 12V PCS-519-12V PCS-519-12V

Name: 10-funkční časové relé, kontakty 2P 12V PCS-519-12V
Brand: F&F
SKU: APC008FIFQ
Price: 172.69 PLN

Внутрішній артикул:

APC008FIFQ

№ каталоговий:

PCS-519-12V

Код EAN:

5908312593942

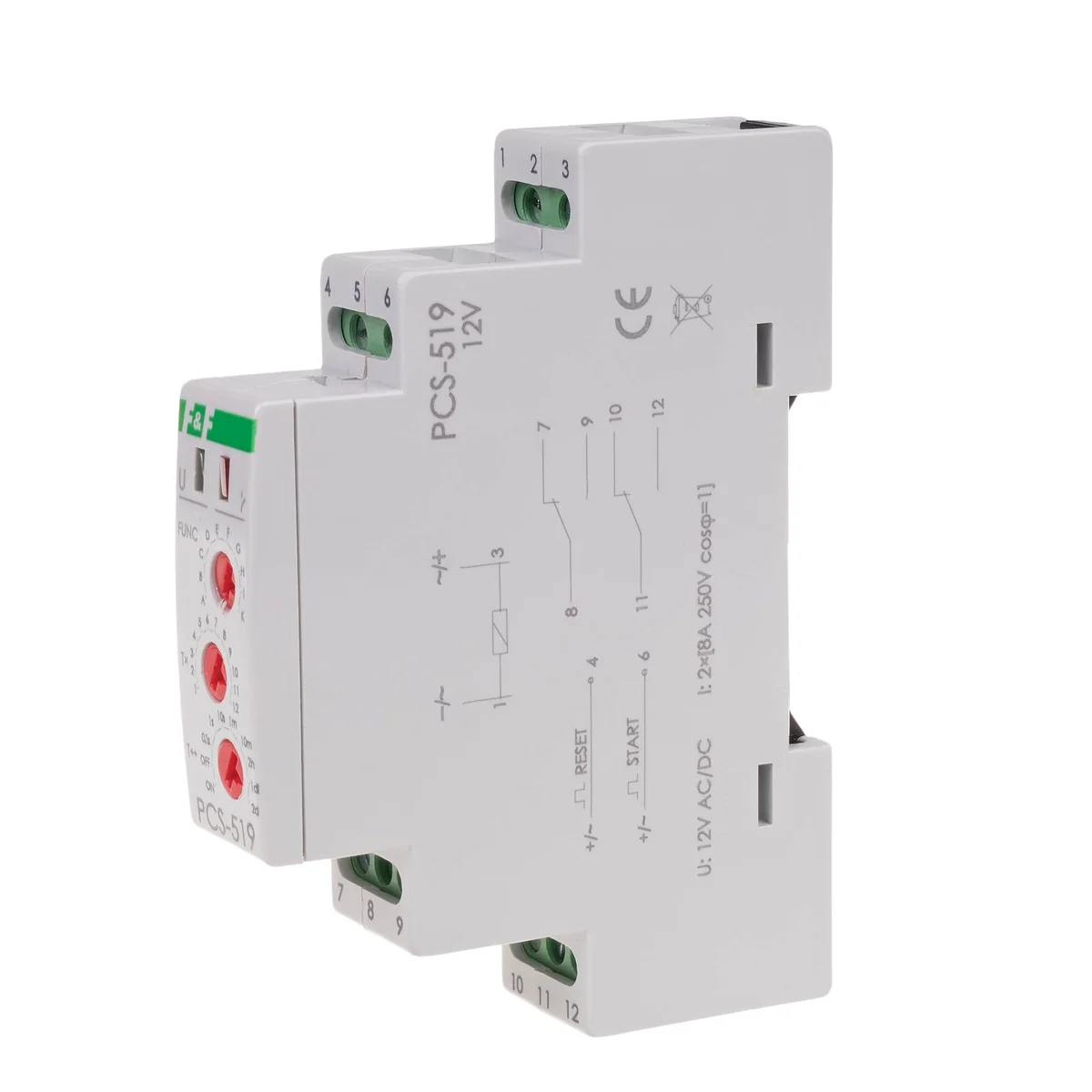

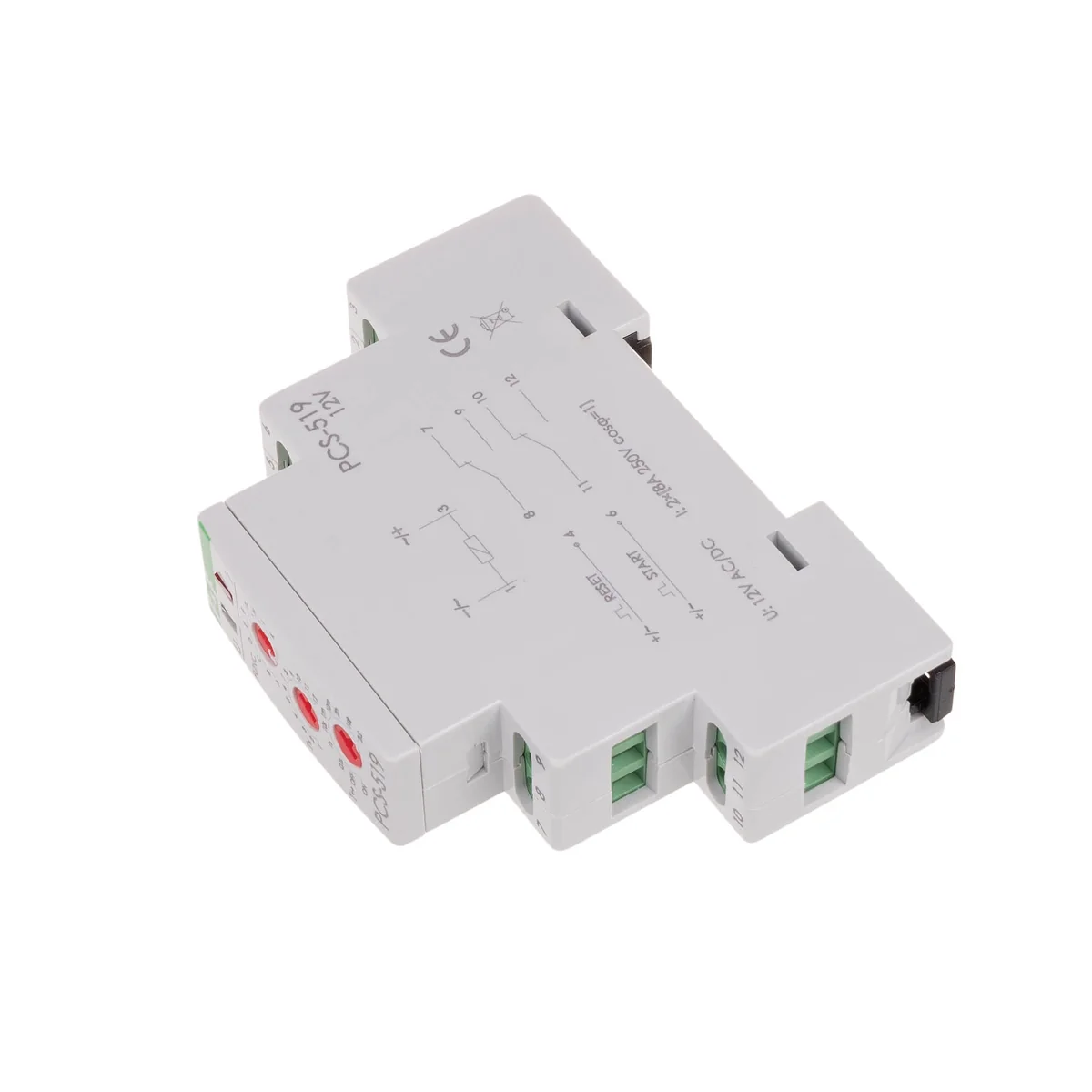

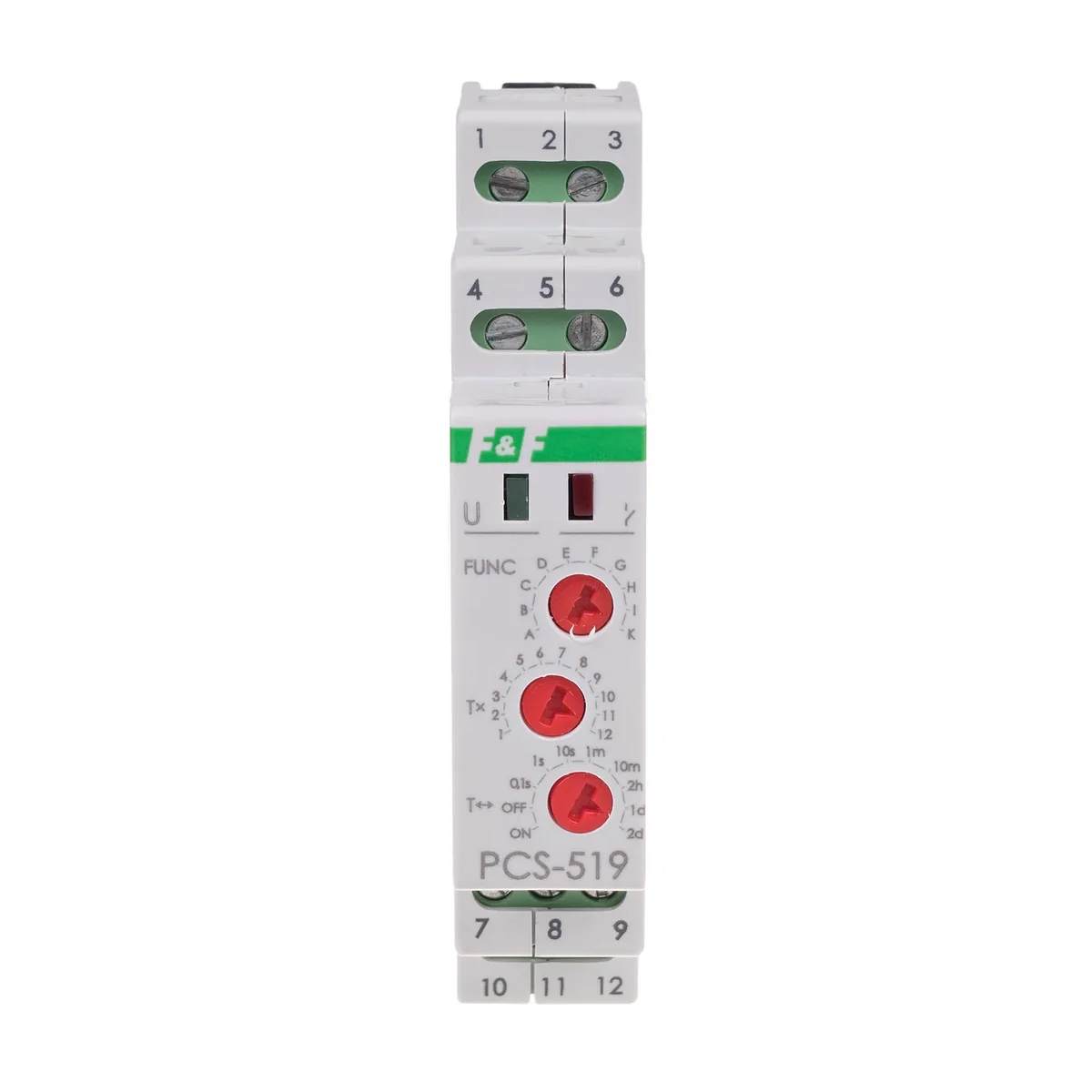

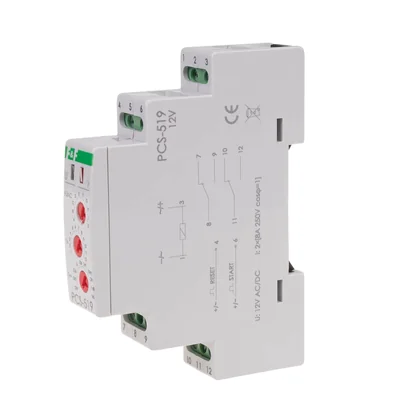

10-funkční časové relé, kontakty 2P 12V PCS-519-12V

Натисни на фото щоб збільшити

Виробник: F&F

Počet přepínacích kontaktů: 2

Výkon [W]: 0,8

Signalizace: LED zelená/červená

Дивіться повний опис

Ціна:

172,69 zł

hrubý / шт.

(з ПДВ 23%)

Доставка за 3 години

до тижня (робочі дні)

Самовивіз через 1 год

Кількість шт.

(багаторазовий:

)

Додати до запиту на пропозицію

Додати в буфер обміну

Роздрукувати

Запитайте про товар

Опис товару Технічні дані Інформація про виробника Об'ємна упаковка Файли для завантаження

Опис товару

Účel

Relé časovače se používají k řízení času v průmyslových a domácích automatizačních systémech (např. ventilace, topení, osvětlení, signalizace atd.).

Provoz

Relé vykonává vybranou pracovní funkci v souladu s nastaveným časovým režimem. Výběr konkrétního časového rozsahu a funkce reléového ovládání spočívá v nastavení vhodné kombinace otočných kódových přepínačů.

Pozor!

* Použití RESET napětí při provádění funkce způsobí:

   - u funkcí A, B, C, D, F provedení provozního režimu od začátku.

   - pro funkce F, G, H, I vraťte relé do výchozího stavu a počkejte na signál START.

   - pro funkci K trvalé sepnutí kontaktu relé v poloze 11-12.

* Nastavení otočného přepínače časového rozsahu do polohy:

* Při napájení je zapnutý, systém nereaguje na změny v nastavení časovače rozsahu.

* Práce s nově nastaveným časovým rozsahem nastává po vypnutí a opětovném zapnutí napájení.

* Při zapnutí napájení v nastaveném časovém rozsahu, je možné plynule upravovat čas v rámci nastavené hodnoty času.

Časová období

< br/>

< br/>

0,1 s:	0,1÷1,2 s
1 s:	1÷12 s
10 s:	10÷120 s
1 m:	1÷12 min.
10 m:	10÷120 min.
2h:	2÷24 hodin
1d:	1÷12 dní (24÷288 hodin)
2d:	2÷24 dní (48÷576 hodin) < / td>

ZAPNUTO - při zapnutí napájení se kontakt trvale přepne do polohy 11-12.

VYP. b> - při zapnutí napájení způsobí trvalé sepnutí kontaktu v poloze 11-10.

Technické údaje

< td bgcolor="eaeaea">
     PCS-516 UNI

< br/>

< td bgcolor="eaeaea">
     PCS-519 12V

     PCS-516 DUO

< td bgcolor="#eaeaea">
kontakt

< br/>

výkon
; PCS-516 DUO	230 V AC / 24 V AC/DC
12÷264V AC/DC
PCS-519 DUO	230 V AC / 24 V AC/DC
12V AC/DC
proud zátěže
<8A
PCS-516 UNI	<8A
PCS-519 DUO	2×[<8A]
PCS-519 12V	2×[<8A]

PCS-516	oddělené 1×NO/NC
PCS-519	oddělené 2×NO/NC
rozsah nastavení pracovní doby	0,1 s÷ 24 dní
zpoždění aktivace	<50 ms< /td>
indikace napájení	LED zelená
signalizace stavu kontaktu	LED červená
stáhnout výkon	0,8 W
provozní teplota	-25÷50°C
připojení	2,5mm šroubové svorky
rozměry	1 modul (18 mm)
sestava	na kolejnici TH-35
< br/> stupeň ochrana	IP20

Typ připojení

Digitální multifunkční

Технічні дані

Počet přepínacích kontaktů

2
Signalizace

LED zelená/červená
Napájení [V]

12
Šířka balení [mm]

25
PKWIU

26.52.24.0

Výkon [W]

0,8
Provozní teplota [°C]

-25-50
Výška balení [mm]

150
Hmotnost balení [kg]

0,2

Інші технічні дані

Rodzaj połączenia elektrycznego

Połączenie śrubowe
Do montażu na szynie TH

Ano
Blok styków pomocniczych montowany na styczniku

Ne
Funkcja opóźnionego wyłączenia

Ano
Funkcja wyłączania impulsowego

Ano
Funkcja formowania impulsu

Ne
Funkcja migotania, załączanie zboczem narastającym, czas ustalony

Ne
Funkcja taktowania zboczem narastającym, czas nastawiany

Ne
Możliwość sterowania zdalnego

Ne
Znamionowe napięcie sterowania Us dla AC 50 Hz

9 ... 15 V
Znamionowe napięcie sterowania Us dla DC

9 ... 15 V
Liczba wyjść zwłocznych, styk rozwierny

0
Liczba wyjść zwłocznych, styk przełączny

2
Materiał styków

Stop srebra i dwutlenku cyny (AgSnO2)
Napięcie pracy dla AC 60 Hz

9 ... 15 V
Rodzaj napięcia zasilania

AC/DC
Maksymalny prąd załączania

8 A
Szerokość

18 mm
Głębokość

65 mm

Kompletny z gniazdem

Ano
Montaż czołowy

Ne
Funkcja opóźnionego załączania

Ano
Funkcja załączania impulsowego

Ano
Funkcja gwiazda-trójkąt

Ne
Funkcja migotania, załączanie zboczem opadającym, czas ustalony

Ne
Funkcja taktowania zboczem opadającym, czas nastawiany

Ne
Zakres nastawy czasu

0.1 ... 2073600 s
Odpowiedni do systemów zdalnego sterowania

Ne
Znamionowe napięcie sterowania Us dla AC 60 Hz

9 ... 15 V
Rodzaj napięcia sterowania

AC/DC
Liczba wyjść zwłocznych, styk zwierny

0
Z wyjściem półprzewodnikowym

Ne
Napięcie pracy dla AC 50 Hz

9 ... 15 V
Napięcie pracy dla DC

9 ... 15 V
Prąd znamionowy

8 A
Stopień ochrony (IP)

IP20
Wysokość

90 mm

Інформація про виробника

Виробник

F&F Filipowski S.K.
Адреса

95-200 Pabianice Konstantynowska 79/81 Polska
Електронна пошта

biuro@fif.com.pl

Об'ємна упаковка

Свого роду пакет	Sztuka
Кількість	1 шт.
Вага (кг)	0,077
Ширина (м)	0,019
Довжина (м)	0,095
Глибина (м)	0,070
